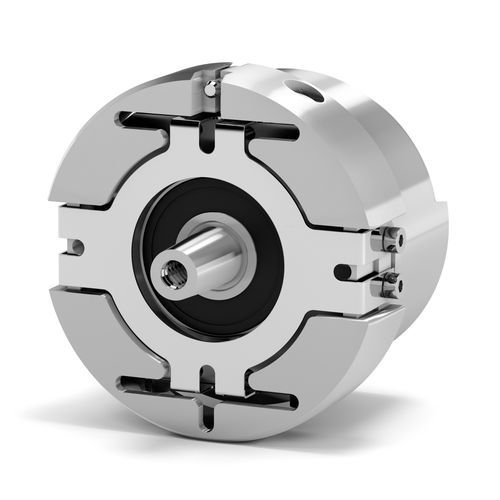

Encoder rotativo assoluto ASB62

otticoad albero pienoBiSS-C

Encoder ASB62 e CB62 per feedback di motori gearless e servo L'encoder rotativo assoluto ASB62 e la versione incrementale CB62 sono progettati per essere facilmente integrati in motori e sistemi servo drive e garantiscono feedback di posizione e velocità accurati e affidabili. Si caratterizzano per un corpo compatto e di limitata profondità e montano un albero sporgente conico di diametro 9,25 mm e conicità 1:10 abbinato a una flangia a espansione. Questa configurazione meccanica garantisce un accoppiamento diretto e di elevata precisione tra albero e statore, assoluta rigidezza torsionale e totale assenza di giochi e slittamenti, a tutto vantaggio delle performance meccaniche ed elettriche. Rende inoltre l'installazione e il fissaggio estremamente semplici e funzionali, anche dove gli spazi siano più limitati. La gamma della temperatura operativa è estesa a -20°C +100°C mentre il grado di protezione è IP40. La versione assoluta ASB62 permette un risoluzione fino a 25 bit monogiro e implementa le interfacce SSI e BISS C-mode. Aggiunge anche una traccia incrementale addizionale (2.048 sinusoidi 1Vpp per giro) per il controllo della velocità del rotore. E' disponibile con circuito di alimentazione sia +5Vdc che +10Vdc +30Vdc. La versione incrementale CB62 restituisce invece 2.048 sinusoidi 1Vpp per giro per il feedback di velocità e può aggiungere un'informazione di posizione assoluta tramite segnali CD per il controllo della posizione del rotore. ASB62 e CB62 sono ideali per l'installazione in motori gearless, servo motori, sistemi robotici, elevatori e montacarichi, automazioni in genere.
