Sorgente di raggi X

Specifiche di uscita
80 kV, 48 W, corrente di emissione 0,3-0,6 mA, punto focale 0,8 mm (IEC-60336)

Breve introduzione

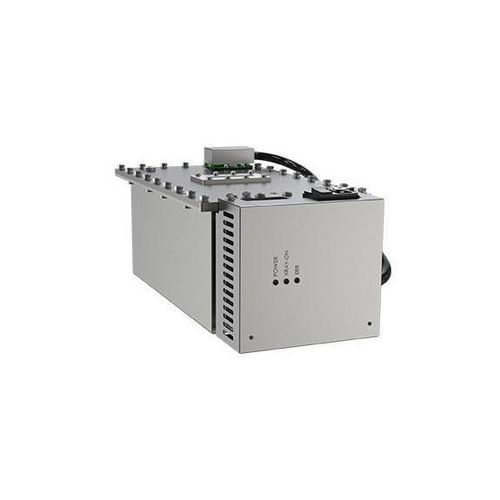

Unità X a raggi monoblocco compatta che integra l'alimentazione del filamento, il generatore ad alta tensione e il tubo a raggi X in un serbatoio schermato. Disponibile in diversi valori di kV per applicazioni diagnostiche e di sicurezza. Controllo digitale e design interno ottimizzato per uscita stabile e lunga durata in funzionamento continuo o intermittente.

Caratteristiche principali

• Modelli disponibili: 80 kV, 140 kV, 160 kV
• Tensione e corrente regolabili continuamente
• Monoblocco compatto e leggero per installazione facilitata
• Comunicazione RS232 per integrazione di sistema
• Pre-riscaldamento configurabile: automatico o manuale

Vantaggi / Punti salienti

• Controllo digitale DSP per regolazione precisa
• Ingombro ridotto per installazioni con spazio limitato
• Circuiti di protezione completi (sovracorrente/sovratensione/umidità/potenza, guasto di comunicazione)
• Progettato per lunga durata operativa

Specifiche (tabella)
Intervallo tensione ingresso - 180-240 Vac, 50/60 Hz
Intervallo tensione uscita - 40-80 kV
Precisione tensione uscita - errore ≤ 1,5% sul tubo a raggi X
Ripple tensione uscita - ripple LF (<1 kHz) < 0,5% dell'uscita nominale (Pk-Pk)
Regolazione tensione di ingresso - <0,1%
Regolazione carico - ≤0,1% (quando la tensione varia da 40 kV a 80 kV)
Risoluzione regolazione tensione - 0,1 kV
Corrente di emissione - 0,3-0,6 mA (potenza nominale 48 W)
Circuiti di protezione - sovracorrente, sovratensione, sovraumidità, sovrapotenza, protezione per guasto di comunicazione
Dimensione punto focale - 0,8 mm (IEC-60336)
Omologazioni di sicurezza - conforme a standard UL e CE
Modalità di funzionamento - continuo o intermittente
Pre-riscaldamento - configurabile automatico o manuale
Temperatura di esercizio - 0–40 °C
Temperatura di stoccaggio - -20–60 °C
Umidità - ≤95% non condensante
Dimensioni meccaniche (L×P×A) - 346 × 169 × 148 mm
Peso - <16 kg
Filtrazione radiazione - 1,5 mm (vetro) + 5 mm (olio) (equivalente) + 1,5 mm (plastica)
Angolo finestra radiazione - fascio a ventaglio 12×65
Metodo di raffreddamento - raffreddamento ad aria forzata

Dimensioni
Dimensioni meccaniche indicate sopra; disegno quotato disponibile su richiesta

Specifiche tecniche

• Tensione di ingresso: 180-240 Vac, 50/60 Hz
• Tensione di uscita: 40-80 kV, precisione e ripple come specificato
• Corrente di emissione: 0,3–0,6 mA (48 W nominale)
• Risoluzione regolazione tensione: 0,1 kV
• Regolazione carico: ≤0,1%
• Protezione: sovracorrente/sovratensione/umidità/potenza e guasto di comunicazione
• Punto focale: 0,8 mm (IEC-60336)
• Certificazioni: UL, CE
• Temperature e umidità di esercizio/stoccaggio come indicato
• Raffreddamento: ad aria forzata
