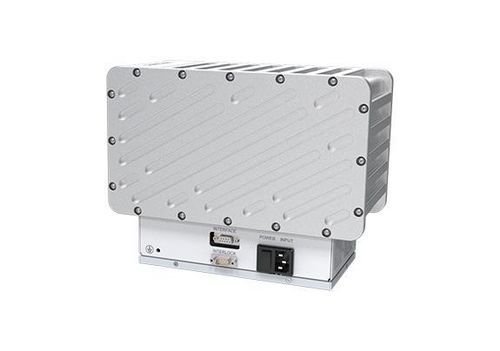

Sorgente di raggi X mirco FS

Panoramica
Il generatore a raggi X micro FS micro-focus fornisce immagini ad alta risoluzione per attività di ispezione a bassa tensione. L'unità integra alimentazione del filamento, generatore ad alta tensione, tubo a raggi X, circuiti di controllo e protezione in un armadio compatto con design anti-perdita d'olio e dissipazione termica ottimizzata. L'emissione micro-focus e il controllo DSP migliorano la precisione di rilevamento e la stabilità operativa. La comunicazione seriale RS232 standard, il connettore DB9 e l'ingresso di alimentazione consentono una rapida integrazione nei sistemi di ispezione industriali.

Caratteristiche principali

• Uscita flessibile: opzioni sorgente digitale o analogica per diversi flussi di lavoro
• Operazione semplice: un unico connettore DB9 e ingresso di alimentazione per cablaggio e installazione rapidi
• Design integrato e compatto: scatola di controllo e testa del tubo combinate per ridurre l'ingombro
• Protezioni robuste: protezione da sovracorrente, sovratensione, alta umidità, sovrapotenza e guasti di comunicazione
• Preriscaldamento configurabile: modalità automatica o manuale

Punti salienti

• Controllo DSP per uscita stabile
• Dimensioni compatte adatte a spazi ridotti
• Sicurezza migliorata con più circuiti di protezione
• Lunga vita utile del tubo tramite controllo e comunicazione ottimizzati

Specifiche tecniche

• Modello / Serie: micro FS (Industrial Usage micro FS)
• Intervallo di tensione in ingresso: 180–240 Vac, 50/60 Hz
• Intervallo / precisione tensione di uscita: 40–80 kV; errore di tensione del tubo ≤ 1,5% del valore impostato
• Ripple di tensione: bassa frequenza <1 kHz, ripple <0,5% (Pk–Pk)
• Regolazione tensione di ingresso: <0,1%
• Regolazione carico: ≤0,1% (corrente di uscita nominale quando la tensione varia da 40 kV a 80 kV)
• Risoluzione di regolazione della tensione: 0,1 kV
• Corrente di emissione: 0,3–0,6 mA (potenza nominale 48 W)
• Dimensione del fuoco: 0,8 mm (IEC-60336)
• Protezioni: sovracorrente, sovratensione, alta umidità, sovrapotenza, guasto di comunicazione
• Certificazioni di sicurezza: conforme agli standard UL e CE
• Modalità di funzionamento: continuo o intermittente
• Preriscaldamento: automatico o manuale configurabile
• Temperatura di funzionamento: 0–40 °C
• Temperatura di stoccaggio: -20–60 °C
• Filtrazione delle radiazioni: 1,5 mm (vetro) + 5 mm (olio) (equivalente) + 1,5 mm (plastica)
• Angolo di finestra di radiazione: fascio a ventaglio 12×65
• Metodo di raffreddamento: raffreddamento forzato ad aria
• Dimensioni meccaniche (L×P×A): 346 × 169 × 148 mm
• Peso approssimativo: <16 kg

Applicazioni

• Controlli non distruttivi (NDT) di getti, saldature e compositi
• Ispezione ad alta risoluzione di piccoli componenti e assemblaggi
• Analisi dei materiali e laboratori di R&S
• Controllo di sicurezza e ispezione di componenti elettronici

Conformità e servizi
Conforme agli standard UL e CE. Interfaccia RS232 di serie per controllo remoto e integrazione in linee di ispezione automatizzate. Cablaggio semplice e ingombro ridotto per facilitare integrazione e manutenzione.
