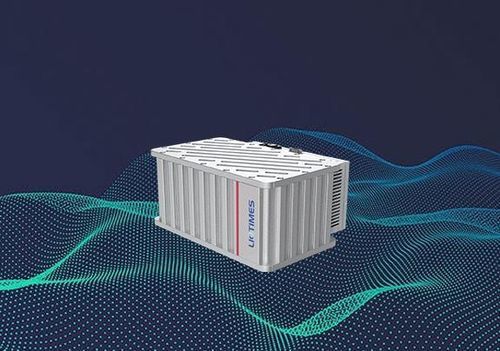

Sorgente di raggi X mirco FS

Panoramica del prodotto
Sorgente a raggi X microfocale per imaging industriale e prove non distruttive. Integra l'alimentazione del filamento, il generatore HV, il tubo a raggi X, i circuiti di controllo e protezione in un'unità compatta. Progettazione anti‑perdita d'olio e dissipazione termica ottimizzata per maggiore affidabilità. Interfaccia RS232 standard e controllo DSP che permettono molteplici scenari applicativi e prolungano la vita del tubo. Cablaggio semplice con connettore DB9 e presa di alimentazione.

Caratteristiche principali

• Configurazione flessibile: modalità sorgente digitale o analogica selezionabili.
• Funzionamento semplificato: una porta di comunicazione DB9 e un connettore di alimentazione per installazione e cablaggio rapidi.
• Progettazione ad alta stabilità adatta al funzionamento continuo a lungo termine.
• Design compatto e integrato: box di controllo e testa del tubo combinati per risparmio di spazio.

Punti di forza

• Controllo DSP per regolazione precisa
• Ingombro cubico compatto
• Circuiti di protezione completi
• Lunga durata del tubo a raggi X

Specifiche tecniche

• Intervallo di tensione d'ingresso: 180–240 Vac, 50/60 Hz
• Tensione di uscita: 40–80 kV (regolabile); accuratezza di regolazione 0,1 kV
• Deviazione di tensione sul tubo: entro l'1,5% del valore impostato
• Ripple di tensione in uscita: bassa frequenza (<1 kHz) <0,5% dell'uscita nominale (Pk–Pk)
• Regolazione tensione ingresso: <0,1%
• Regolazione carico: ≤0,1% (corrente di uscita nominale, quando la tensione varia da 40 kV a 80 kV)
• Corrente di emissione: 0,3–0,6 mA (potenza nominale 48 W)
• Dimensione del fuoco: 0,8 mm (IEC‑60336)
• Precisione regolazione tensione: 0,1 kV
• Circuiti di protezione: sovracorrente, sovratensione, eccesso di umidità, sovrapotenza, protezione guasti comunicazione
• Certificazioni di sicurezza: conforme a standard UL e CE
• Modalità di funzionamento: continuo o intermittente
• Pre‑riscaldamento: automatico o manuale configurabile
• Intervallo temperatura di funzionamento: 0–40 °C
• Intervallo temperatura di stoccaggio: -20–60 °C
• Umidità: ≤95% UR, senza condensa
• Dimensioni meccaniche (L×P×A): 346 × 169 × 148 mm
• Peso: <16 kg
• Filtrazione radiazioni (equivalente): 1,5 mm (vetro) + 5 mm (olio) + 1,5 mm (plastica)
• Angolo della finestra di radiazione: fascio a ventaglio 12×65
• Sistema di raffreddamento: raffreddamento forzato ad aria
