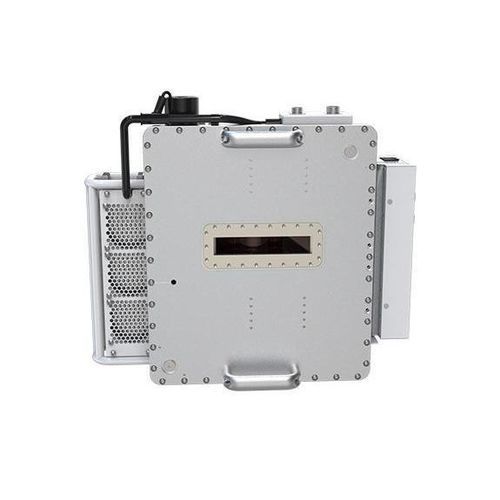

Sorgente di raggi X portatile

Panoramica
Generatore ad alta tensione per raggi X con design integrato e interfaccia digitale RS232 (sorgente analogica opzionale). Un'unica presa DB9 e l'ingresso di alimentazione semplificano l'installazione; box di controllo e tubo X integrati per un ingombro contenuto.

Caratteristiche principali

• Uscita: 200 kV, 500 W
• Controllo DSP
• Interfaccia digitale RS232 (controllo analogico opzionale)
• Unico connettore DB9 per comunicazione e ingresso alimentazione
• Box di controllo e testa tubo integrati per installazione compatta
• Pre-riscaldo configurabile: automatico o manuale
• Modalità di funzionamento: continuo o intermittente
• Circuiti di protezione: sovracorrente, sovratensione, sovraumidità, sovrapotenza, guasto di comunicazione
• Raffreddamento ad aria forzata

Specifiche tecniche

• Tensione di ingresso: 180–240 Vac, 50/60 Hz
• Tensione di uscita nominale: 200 kV; intervallo di uscita regolabile: 40–80 kV
• Precisione/deriva della tensione sul tubo a raggi X: ≤ 1,5 % del valore impostato
• Ripple della tensione di uscita: <0,5 % (Pk–Pk) per ripple a bassa frequenza <1 kHz
• Regolazione della tensione di ingresso: <0,1 %
• Regolazione del carico: ≤0,1 % (quando la tensione di uscita varia da 40 kV a 80 kV)
• Risoluzione di regolazione della tensione: 0,1 kV
• Corrente di emissione: 0,3–0,6 mA (potenza nominale 48 W)
• Dimensione del fuoco: 0,8 mm (IEC 60336)
• Filtrazione di radiazione: 1,5 mm (vetro) + 5 mm (olio, equivalente) + 1,5 mm (plastica)
• Finestra di radiazione (fascio a ventaglio): 12° × 65°
• Dimensioni (L × P × A): 346 × 169 × 148 mm
• Peso: <16 kg
• Temperatura di esercizio: 0–40 °C
• Temperatura di stoccaggio: -20–60 °C
• Umidità: ≤95 %, senza condensa
• Certificazioni: UL, CE

Applicazioni

• Integrazione in sistemi di radiografia diagnostica e unità mobili per raggi X
• Sistemi di imaging medico di piccolo formato: dentale, veterinario
• Applicazioni di imaging specializzate che richiedono una sorgente HV integrata e compatta

Opzioni e ordinazione

• Interfaccia RS232 digitale standard; sorgente analogica disponibile su richiesta
• Filtri di radiazione e configurazioni della finestra opzionali
• Contattare il fornitore per configurazione, installazione e documentazione di conformità
