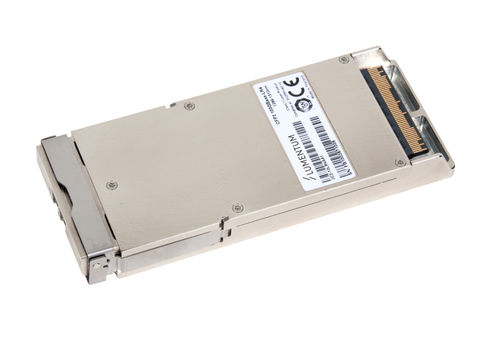

Ricetrasmettitore Ethernet gigabit JC2 Series

per fibra otticaad alta velocitàfull duplex

Il ricetrasmettitore ottico di Lumentum 100G CFP2 LR4 è un ricetrasmettitore ottico pieno duplex e photonicintegrated che fornisce un collegamento ad alta velocità ai 103.125 o 111.81 dati aggregati GBP valutano sopra fino a 10 chilometri di SMF-28. Il modulo aderisce al Rev. 1.0 di specifica dei fissaggi di CFP MSA CFP2, alla clausola 88 dello IEEE 802.3-2012 e a ITU-T G.959.1-2012-02. Il ricetrasmettitore ottico di Lumentum 100G CFP2 LR4 integra la trasmissione e riceve il percorso su un modulo. Dal lato di trasmissione, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro laser modulati elettrico-assorbimento (EMLs) con 1296, 1300, 1305 e 1309 lunghezze d'onda concentrare di nanometro. I segnali ottici allora sono funzionati in una fibra monomodale tramite un connettore industry-standard di LC. Dal lato di ricezione, quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demultiplexor ottico integrato. Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita. Questo modulo caratterizza interfaccia un'interfaccia, un consumo di potere basso e dell'amministrazione elettrici hot-pluggable di MDIO.
