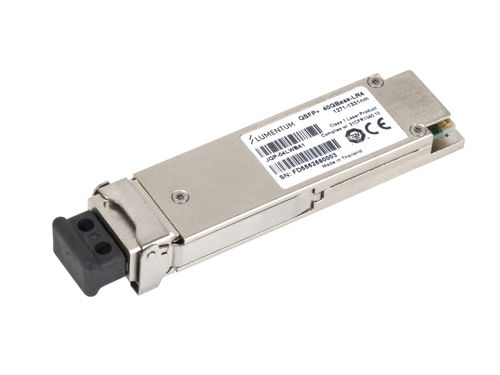

Il ricetrasmettitore ottico di Lumentum 40G 1310 il nanometro QSFP+ è un ricetrasmettitore ottico pieno duplex e photonicintegrated che fornisce un collegamento ad alta velocità ad un tasso di segnalazione di fino a 43.02 GBP sopra fino a 10 chilometri di fibra monomodale.
Il ricetrasmettitore integra la ricezione e trasmette il percorso su un modulo. Nel lato di trasmissione, quattro 10 flussi di dati di serie dei GBP sono passati ai driver del laser. I driver del laser controllano i laser direttamente modulati (DMLs) con lle lunghezze d'onda di 1271, di 1291, di 1311 e di 1331 nanometro; l'uscita dei quattro DMLs otticamente è funzionata ad una fibra monomodale tramite un connettore industry-standard di LC.
Nel lato di ricezione, i quattro 10 flussi di dati ottici dei GBP otticamente sono demultiplexati dal demultiplexor ottico integrato; allora, ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN/amplificatore di transimpedance ed è passato ad un driver dell'uscita. Questo modulo caratterizza un'interfaccia elettrica hot-pluggable, un consumo di potere basso e l'interfaccia a due fili dell'amministrazione.
---
