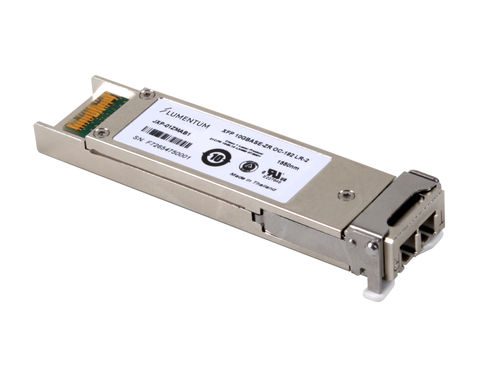

Ricetrasmettitore Ethernet JXP Series

per fibra otticamonomodalead alta velocità

Il ricetrasmettitore ottico multiprotocollo XFP di Lumentum 10G è un ricetrasmettitore a fibra ottica integrato che fornisce un collegamento seriale ad alta velocità a velocità di segnalazione da 9,95 a 11,35 Gbps. Il modulo è conforme al 10G small form factor pluggable (XFP) multisource agreement (MSA). Il ricetrasmettitore da 1550 nm è conforme alle norme Telcordia GR-253-CORE (SONET) OC-192 LR-2 e ITU-T G.959.1 P1L1-2D2 (SDH) per una portata di 80 km; e alla clausola 52 (Ethernet) IEEE 802.3-2012 10GBase-ZR/ZW e 10G Fibre Channel (FC) per una portata di 80 km. Il ricetrasmettitore integra il percorso di ricezione e trasmissione su un modulo. Dal lato della trasmissione, il flusso di dati seriale di 10 Gbps viene recuperato, ritmato e passato a un driver laser. Il circuito laser driver polarizza e modula un laser a retroazione distribuita raffreddato a 1550 nm e un modulatore Mach-Zehnder (DFB-MZ), consentendo la trasmissione dei dati su fibra monomodale attraverso un connettore LC standard del settore. Sul lato di ricezione, il flusso di dati ottici da 10 Gbps viene recuperato da un fotorivelatore valanghe (APD), amplificatore a transimpedenza, ritmato e passato ad un driver di uscita. Questo modulo è dotato di un'interfaccia elettrica conforme a XFI hot-pluggable.
