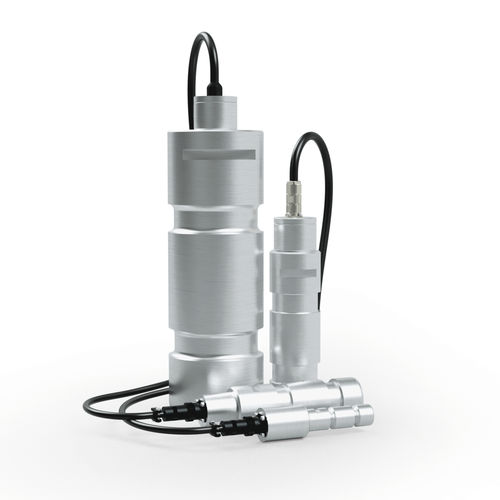

Asse dinamometrico LE series

MAGTROL offre un'ampia gamma di trasduttori di carico-forza-peso con elettronica integrata opzionale o unità di monitoraggio del carico (LMU) con funzioni B.I.T.E., creando un sistema di misura ideale che controlla continuamente la presenza di sovraccarichi e cortocircuiti. Ideali per l'uso in applicazioni di sicurezza secondo ECE-R10, ISO 13849-1 : CAT4 e PLe (Serie LE 600); ISO 13849-1 : CAT2 e PLd (Serie LE 400). I perni di misura del carico Magtrol sono utilizzati per misurare il carico e la forza e fornire una protezione da sovraccarico. I perni vengono montati nelle macchine al posto dei normali alberi e sono dotati di estensimetri che consentono di produrre un segnale proporzionale al carico misurato. Prodotti in Svizzera, i perni di misura del carico della serie LE di Magtrol sono robusti e costruiti in acciaio inossidabile ad alta resistenza. Disponibili in diverse gamme standard, da 2,5 kN a 1 250 kN, il loro funzionamento rimane privo di problemi e affidabile anche in condizioni ambientali difficili dal punto di vista elettromagnetico. I perni di misura del carico Magtrol hanno due scanalature circolari e un foro assiale. All'interno del foro centrale, adiacente alle scanalature esterne, gli estensimetri sono montati in una configurazione a ponte intero. Il posizionamento e l'orientamento degli estensimetri sono stati ottimizzati con il metodo degli elementi finiti (FEM). Caratteristiche Trasduttori compensati in temperatura con estensimetri in configurazione full-bridge. Su richiesta, disponibili con doppio ponte ridondante. Elettronica per la trasmissione su grandi distanze: - 2 fili (LE 200) 4...20 mA - 3 fili (LE 400) 4...20 mA - 6 fili (LE 600) disponibile con doppio canale 4...20 mA Apparecchiatura di test integrata (B.I.T.E.) inclusa nelle serie LE 400 e LE 600.
