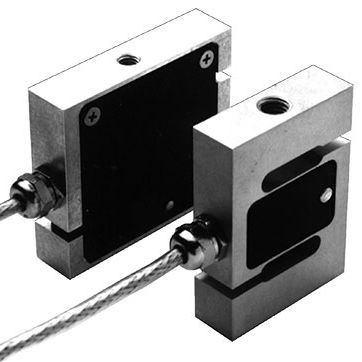

Cella di carico a compressione ZP-S

di trazione-compressionea trazionea S

I trasduttori di forza della serie ZP-S sono progettati per la misurazione di forze statiche e dinamiche e si caratterizzano per le loro ridotte dimensioni con un'elevata precisione di misura. La forza viene introdotta centralmente attraverso un foro filettato. Un ponte di estensimetri converte la deformazione elastica del corpo flessibile a forma di S in un segnale elettrico valutabile. Per impostare i dati tecnici richiesti vengono usati elementi di compensazione e di regolazione. I trasduttori fino alla grandezza costruttiva 50 N sono costruiti in lega di alluminio ad alta resistenza, mentre i trasduttori più grandi sono di acciaio inossidabile speciale. Un fusibile di sovraccarico integrato garantisce il funzionamento sicuro delle grandezze costruttive 10N, 20N e 50N. Di serie, i trasduttori sono dotati di un cavo di collegamento di 3 m, che ha le estremità libere sull'altro lato. Il trasduttore può essere fornito anche con un amplificatore integrato (modello ZP-E/10 N a 2 kN, le dimensioni sono cambiate). I segnali di uscita (da 0 a 10) V o (da 4 a 20) mA possono essere selezionati. Caratteristiche 10 N a 50 kN Alta precisione Dimensioni di montaggio ridotte Per forze di trazione e di pressione Protezione dell'involucro IP 42 Fino a 50 N con protezione da sovraccarico integrata
