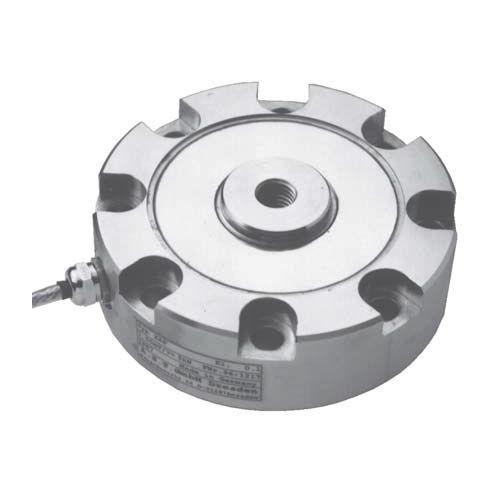

Cella di carico a trazione ZF, ZF-S

tipo pancakeper ponte estensimetricoanalogica

I trasduttori di forza della serie ZF / ZF-S sono stati progettati per la misurazione di forze di trazione e di pressione statiche e dinamiche; sono caratterizzati da una ridotta altezza di montaggio e da un'elevata precisione di misura. La forza viene introdotta su un lato attraverso un foro centrale filettato, mentre l'altro lato del trasduttore di forza deve essere fissato a una superficie piana sufficientemente rigida mediante 8 bulloni a testa esagonale ad alta resistenza da serrare con una coppia definita. Un ponte estensimetrico converte la deformazione elastica dell'elemento sensibile in un segnale elettrico che può essere valutato. Gli elementi di compensazione e regolazione sono utilizzati per impostare i dati tecnici richiesti. Come standard, i trasduttori sono dotati di un cavo di collegamento di 3 m, con estremità libere sull'altro lato. Caratteristiche Elevata precisione Per forze di trazione o di pressione In acciaio inox Protezione dell'involucro IP 67 Alta precisione Dimensioni di montaggio ridotte Per forze di trazione o di pressione Protezione della custodia IP 42
