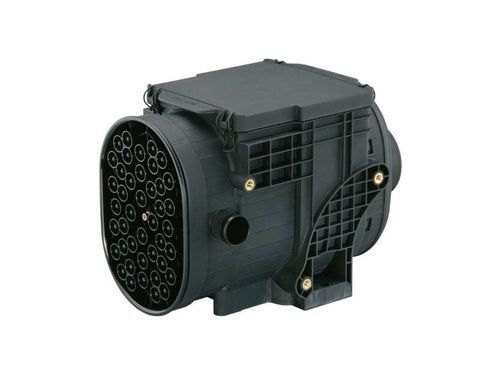

Unità di filtrazione antiparticolato IQORON

centrifugacon cartuccia filtrantead aria

Overview
Spazi di installazione ridotti e portate d'aria elevate non sono in conflitto per il depuratore d'aria a due stadi IQORON. I progetti flessibili di questa serie consentono numerose possibilità per applicazioni diverse. I depuratori monostadio complementari di questa gamma sono progettati per applicazioni in cui è richiesta una bassa perdita di carico.

Product variants (high level)

• IQORON: Depuratore d'aria a due stadi con pre-separazione molto elevata e opzioni di spurgo.
• IQORON-V: Depuratore d'aria a due stadi; efficienza di pre-separazione fino al 90% con valvola di scarico polveri; disponibile con diversi concetti di assistenza (assistenza frontale o laterale a seconda del modello).
• IQORON-S: Depuratore d'aria monostadio progettato per applicazioni stazionarie con carichi di polvere leggeri e bassa resistenza al flusso.

Technical features (table)
Type of operation | IQORON | IQORON-V | IQORON-S
Field of application | Applicazioni con elevati carichi di polvere come macchine agricole e per costruzioni, ecc. | Applicazioni con elevati carichi di polvere come macchine agricole e per costruzioni, compressori mobili, ecc. | Applicazioni stazionarie con carichi di polvere leggeri come compressori
Volume flow range | 4 a 12 m³/min | 3 a 14 m³/min | 4 a 10 m³/min
Pre-separator | Blocco multiciclone (pulibile se necessario) | Blocco multiciclone (pulibile se necessario) | -
Pre-separation efficiency with dust discharge valve | - | Fino al 90 % | -
Pre-separation efficiency with scavenging (10 %) | > 95 % | Fino al 95 % | -
Final separation efficiency | > 99.99 % | > 99.99 % | > 99.97 %
Dust discharge | Spurgo (es. ugello o ventilatore) | Valvola di scarico polveri (opzione: spurgo) | -
Installation | Concetto inline; installazione verticale e orizzontale possibile; montaggio con fori passanti e/o inserti filettati | Concetto inline; installazione verticale e orizzontale possibile; montaggio con fori passanti e/o inserti filettati | Concetto inline; installazione verticale e orizzontale possibile; montaggio con fori passanti e/o inserti filettati
Service concept | Assistenza laterale con fissaggi standard | Assistenza frontale con fissaggi comfort (IQORON-V 4.5 e -V 7); assistenza laterale con fissaggi comfort per IQORON-V 9 e -V 14 | Assistenza frontale con fissaggi comfort

Product benefits

• Massima durata grazie a una pre-separazione ciclone altamente efficiente e all'elemento CompacPleat.
• Flusso d'aria inline per installazione flessibile in spazi ristretti (installazione verticale e orizzontale possibile).
• Smaltimento ecocompatibile tramite elementi filtranti privi di metallo e completamente inceneribili.
• Il pre-separatore è facile da pulire se necessario (blocco multiciclone rimovibile).
• Varie possibilità di montaggio per un'installazione rapida; fori passanti integrati o inserti filettati a seconda del modello.

Powerful in the smallest space
Grazie ai design compatti e all'uso di poliammide rinforzata con fibra di vetro, la serie IQORON raggiunge una maggiore resistenza alla temperatura rispetto a depuratori simili. Intervallo tipico di temperatura di esercizio continuo: -40 °C a +100 °C, con picchi a breve termine fino a +120 °C. Il design del flusso d'aria inline consente un montaggio flessibile e una semplice assistenza frontale o laterale a seconda della variante.

High filter performance, maximum service life
Il cuore della serie IQORON è l'elemento filtrante CompacPleat (tecnologia a soffietto singolo o doppio). Per lo stesso spazio di installazione, l'elemento CompacPleat fornisce una superficie filtrante notevolmente maggiore, risultando in elevata densità di potenza e lunga durata. L'elemento è privo di metalli e completamente inceneribile; per diversi modelli è disponibile un telaio di rimozione riutilizzabile.

Powerful details and components

• Elemento principale: Elemento filtrante CompacPleat con ampia superficie filtrante per lunga durata in spazi di installazione ridotti; consente un flusso d'aria lineare attraverso il depuratore.
• Elemento secondario (sicurezza): Fornisce ulteriore rinforzo e protezione durante l'assistenza dell'elemento principale; posizionato a valle dell'elemento filtrante e dotato di guarnizione radiale per evitare l'ingresso di sporco durante l'intervento.
• Pre-separatore: Blocco multiciclone ad alta efficienza per elevate cariche di polvere; rimovibile e pulibile (aria compressa o lavaggio) se necessario.
• Caratteristiche di installazione: Fori passanti integrati per un montaggio rapido su alcuni modelli; inserti filettati disponibili come opzione su altri, accelerando la prima installazione.
• Interruttore/indicatore di servizio: Connessione filettata M10x1 integrata per un interruttore o indicatore di servizio per monitorare il livello di sporco; se non utilizzata, la connessione è sigillata contro la polvere con il tappo di protezione fornito.

Accessories and adaptation
Per i modelli con concetto di assistenza laterale sono disponibili cappucci di aspirazione sviluppati appositamente in più varianti per ogni dimensione del filtro. Questi cappucci sono progettati per garantire un flusso ottimale alle celle multiciclone e preservare l'efficienza di pre-separazione e la durata del filtro. Accessori standardizzati consentono un adattamento economico alle diverse condizioni di installazione.

Caractéristiques / spécifications techniques

• Serie / Modello: IQORON (IQORON, IQORON-V, IQORON-S).
• Tipo di funzionamento: IQORON e IQORON-V = due stadi; IQORON-S = monostadio.
• Intervalli di portata: IQORON 4–12 m³/min; IQORON-V 3–14 m³/min; IQORON-S 4–10 m³/min.
• Pre-separazione: Blocco multiciclone (pulibile) per varianti a due stadi.
• Efficienza di pre-separazione: IQORON >95% con spurgo; IQORON-V fino al 90% con valvola di scarico polveri o fino al 95% con spurgo.
• Efficienza di separazione finale: >99.99% (IQORON, IQORON-V), >99.97% (IQORON-S).
• Scarico delle polveri: Spurgo o valvola di scarico polveri (a seconda della variante).
• Elemento filtrante: CompacPleat (tecnologia a soffietto singolo o doppio); privo di metalli, completamente inceneribile; telaio di rimozione riutilizzabile opzionale.
• Concetti di servizio: Assistenza frontale o laterale a seconda della variante e della dimensione; fissaggi comfort su modelli selezionati.
• Installazione: Flusso d'aria inline; installazione verticale e orizzontale possibile; montaggio tramite fori passanti e/o inserti filettati.
• Materiale e resistenza termica: Materiale del corpo poliammide rinforzata con fibra di vetro; funzionamento continuo -40 °C a +100 °C, picchi brevi fino a +120 °C (a seconda del modello).
• Monitoraggio: Connessione M10x1 integrata per interruttore/indicatore di servizio; sigillata se non utilizzata.
