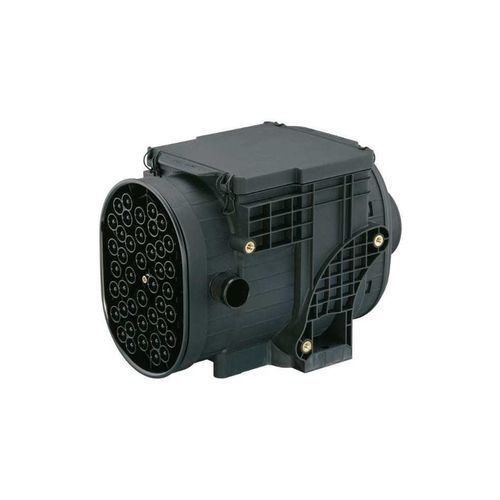

Unità di filtrazione centrifuga IQORON

antiparticolatocon filtro a cartaad aria

Filtri aria compatti per spazi di installazione ristretti
I filtri aria IQORON garantiscono portate elevate in involucri compatti, adatti a installazioni con spazio limitato. La serie comprende versioni a due stadi e a stadio singolo per adattarsi a diversi carichi di polvere e requisiti di perdita di carico.

Varianti prodotto

• IQORON: Unità a due stadi con scavenging in pre-separazione >95 %; efficienza di separazione finale > 99,99 %.
• IQORON-V: Unità a due stadi con valvola di scarico polveri (opzionale: scavenging); fino al 90 % di efficienza di pre-separazione; efficienza di separazione finale > 99,99 %.
• IQORON-S: Unità a stadio singolo progettata per bassa resistenza al flusso; efficienza di separazione finale > 99,97 %.

Vantaggi del prodotto

• Maggiore durata grazie a una pre-separazione multi-ciclone efficiente e all'elemento filtrante CompacPleat.
• Concetto di flusso in linea che permette installazioni flessibili (verticale o orizzontale).
• Elementi filtranti privi di metallo e completamente inceneribili per uno smaltimento rispettoso dell'ambiente.
• Pre-separatore pulibile se necessario, riducendo gli interventi di manutenzione.
• Diverse opzioni di montaggio per un'installazione rapida.

Design compatto e resistenza alla temperatura
Gli involucri compatti consentono l'utilizzo in spazi di installazione complessi e ristretti. Il poliammide rinforzato con fibra di vetro aumenta la resistenza termica: funzionamento continuo tipico da −40 °C a +100 °C, con picchi a breve termine fino a +120 °C a seconda del modello. L'accesso per la manutenzione è frontale o laterale a seconda della variante e dell'orientamento di installazione.

Tecnologia del filtro e durata
L'elemento filtrante CompacPleat, disponibile con tecnologia a soffietto singolo o doppio, è il cuore della serie IQORON. Il flusso d'aria lineare attraverso l'elemento aumenta la superficie filtrante utile rispetto agli elementi convenzionali nello stesso ingombro, offrendo maggiore densità di potenza e durata. L'elemento è privo di metalli e completamente inceneribile; diversi modelli includono un telaio di rimozione riutilizzabile.

Accessori
Per IQORON-V (concetto di manutenzione laterale) sono disponibili cappucci di aspirazione appositamente sviluppati in tre varianti per ogni taglia filtro per ottimizzare il flusso verso il pre-separatore multi-ciclone e preservare l'efficienza di pre-separazione e la durata del filtro. Accessori standardizzati agevolano l'adattamento economico alle condizioni di installazione.

Specifiche tecniche

• Tipo di funzionamento: IQORON: Filtro aria a due stadi; IQORON-V: Filtro aria a due stadi; IQORON-S: Filtro aria a stadio singolo.
• Campo di applicazione: IQORON: Carichi elevati di polvere (es. macchine agricole e da cantiere); IQORON-V: Carichi elevati di polvere inclusi compressori mobili; IQORON-S: Applicazioni stazionarie con basso carico di polvere (es. compressori).
• Intervallo di portata volumetrica: IQORON: 4 a 12 m³/min; IQORON-V: 3 a 14 m³/min; IQORON-S: 4 a 10 m³/min.
• Pre-separatore: IQORON: Blocco multi-ciclone (pulibile se necessario); IQORON-V: Blocco multi-ciclone (pulibile se necessario); IQORON-S: -
• Efficienza di pre-separazione con valvola di scarico: IQORON: -; IQORON-V: Fino al 90 %; IQORON-S: -
• Efficienza di pre-separazione con scavenging (10 %): IQORON: > 95 %; IQORON-V: Fino al 95 %; IQORON-S: -
• Efficienza di separazione finale: IQORON: > 99,99 %; IQORON-V: > 99,99 %; IQORON-S: > 99,97 %
• Scarico delle polveri: IQORON: Scavenging (es. ejector o ventilatore); IQORON-V: Valvola di scarico polveri (opz.: scavenging); IQORON-S: -
• Installazione: Concetto in linea; installazione verticale e orizzontale possibile; fissaggio con fori passanti e/o inserti filettati.
• Concetto di assistenza: IQORON: Manutenzione laterale con fissaggi standard; IQORON-V: Manutenzione frontale con fissaggi comfort per V 4.5 e V 7, manutenzione laterale con fissaggi comfort per V 9 e V 14; IQORON-S: Manutenzione frontale con fissaggi comfort.
