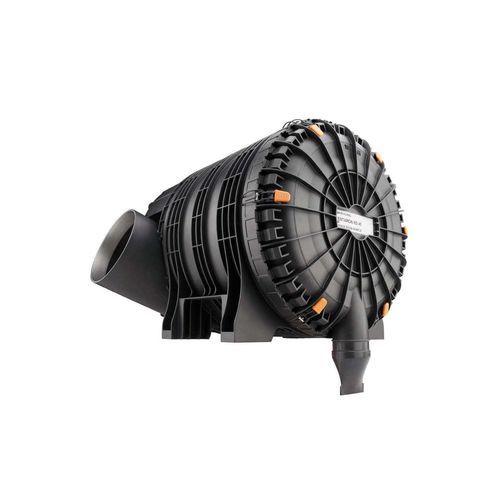

Gruppo di filtrazione a cartuccia ENTARON XD/MD

antiparticolatocon cartuccia filtrantead aria

Panoramica
Le serie ENTARON XD e ENTARON MD di MANN+HUMMEL sono purificatori d'aria con scocca in plastica progettati per applicazioni mobili e industriali impegnative. ENTARON XD è un'unità a due stadi con ingresso aria grezza tangenziale; ENTARON MD è un'unità a stadio singolo ottimizzata per una bassa perdita di carico iniziale.

Descrizione tecnica principale
Progettata per ambienti ad alta e variabile carica di polvere, la famiglia ENTARON amplia le prestazioni di separazione consolidate con un design modulare in plastica che riduce il peso e semplifica la manutenzione mantenendo elevate efficienze di separazione.

Vantaggi del prodotto

• Protezione del motore grazie ad elevate efficienze di separazione iniziale e finale
• Maggiore affidabilità tramite elementi filtranti con un sistema di tenuta avanzato
• Riduzione del peso di circa il 10% rispetto a soluzioni metalliche o ibride convenzionali
• Design modulare per configurazioni flessibili e adattamento alle installazioni
• Sostituzione elemento senza utensili con chiusure comfort codificate per colore per manutenzione rapida

Dettagli significativi
Scocca robusta
Le scocche sono realizzate in plastica rinforzata con fibra di vetro con nervature di rinforzo. Il design in tre parti è saldato all'ingresso aria grezza tangenziale per assicurare l'orientamento e i supporti integrati. L'uscita dell'aria pulita include un anello di rinforzo metallico che consente una coppia di serraggio delle fascette fino a 5 N·m. L'elevata efficienza di pre-separazione di ENTARON XD lo rende adatto a carichi di polvere elevati e spesso elimina la necessità di un pre-separatore esterno.

Dettagli intelligenti
Le chiusure comfort presentano elementi operativi codificati per colore e spuntoni a scatto che si fissano durante la rimozione o il montaggio del coperchio. La scocca integra una connessione per interruttore/indicatore di servizio e supporta il montaggio con fori passanti (standard) o inserti filettati (su richiesta).

Elementi filtranti ad alte prestazioni

• Nuovo sistema di tenuta per una sigillatura affidabile tra elemento e scocca
• Tubi centrali robusti in plastica per rinforzare l'elemento (non applicabile a ENTARON XD/MD 40)
• Supporto filtrante più robusto per una durata estesa
• Fissaggio delle pieghe con filo di colla per stabilità in tutte le condizioni
• Elemento di sicurezza filettato alla scocca per prevenire la rimozione accidentale durante l'assistenza
• Ulteriori varianti di elementi principali e secondari disponibili come opzioni

Caratteristiche tecniche

• Tipo di funzionamento: ENTARON XD — due stadi; ENTARON MD — singolo stadio; ENTARON MD 40 con DualSpin XT — combinazione con pre-separatore esterno
• Campo di applicazione: XD — attrezzature mobili con carica di polvere molto elevata (macchine da costruzione, mietitrebbie, gru mobili, compressori); MD — macchine fisse, gruppi elettrogeni, applicazioni a bassa carica di polvere; versioni DualSpin — applicazioni con carica di polvere estrema
• Intervallo di portata: ENTARON XD 7–40 m³/min; ENTARON MD 20–40 m³/min
• Efficienza di pre-separazione: fino al 92% (con spurgo) per XD; circa 87% (con valvola di scarico polveri)
• Efficienza di separazione finale: fino a >99,99% a seconda della versione
• Installazione: verticale e orizzontale possibili a seconda della posizione della valvola di scarico polveri
• Concetto di servizio: accesso frontale con chiusure comfort; cambio elemento senza utensili
• Protezione contro l'ingresso d'acqua: ENTARON XD 14–28 su richiesta, XD 40 come standard

Ulteriori informazioni
Cataloghi e documentazione tecnica sono disponibili con curve, numeri d'ordine e istruzioni di installazione/manutenzione.

Specifiche tecniche

• Materiali: scocca in plastica rinforzata con fibra di vetro; anello di rinforzo metallico all'uscita aria pulita
• Design della scocca: scocca in tre parti saldata con supporti integrati per l'orientamento
• Riduzione del peso: circa 10% più leggero rispetto agli equivalenti metallici/ibridi
• Tenuta: sistema di tenuta avanzato per un montaggio sicuro degli elementi
• Supporto filtrante: materiale robusto con fissaggio delle pieghe tramite filo di colla
• Tubo centrale: tubi centrali in plastica per rinforzo (escluso ENTARON XD/MD 40)
• Assistenza: accesso frontale, chiusure comfort codificate per colore, sostituzione degli elementi senza utensili
• Montaggio: fori passanti standard; inserti filettati su richiesta
• Funzionalità di servizio: connessione per interruttore/indicatore di servizio; elemento di sicurezza filettato alla scocca
• Prestazioni: efficienza di separazione finale fino a >99,99%; pre-separazione fino al 92% con spurgo
• Intervalli di portata: ENTARON XD 7–40 m³/min; ENTARON MD 20–40 m³/min
• Applicazioni tipiche: macchine mobili pesanti (XD), applicazioni fisse a bassa polvere (MD), versioni speciali per carichi estreme
