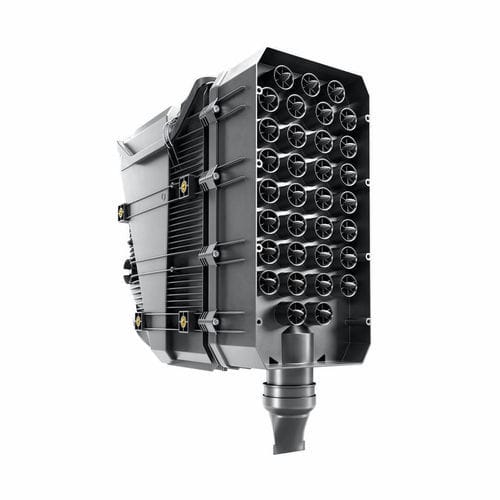

Cartuccia filtrante ad aria IQORON VP

di depolverazionein plasticaper applicazioni mobili

Panoramica
La gamma IQORON VP è stata sviluppata appositamente per applicazioni con carichi di polvere da medi a pesanti. Il depolveratore d'aria compatto e modulare a due stadi, dotato del nuovo elemento filtrante VarioPleat, è progettato per applicazioni con potenza pari o superiore a 400 kW quando lo spazio di installazione è limitato. Il concetto unico consente un percorso dell'aria corto verso il motore. In confronto a soluzioni analoghe sul mercato, l'IQORON VP raggiunge fino al 70% in più di durata operativa senza spurgo.

Caratteristiche tecniche (sintesi)
Tipo di funzionamento: Depolveratore d'aria a due stadi
Campo di applicazione: Applicazioni mobili con carichi di polvere molto elevati come macchine edili, autocarri da cantiere, mietitrebbie, trattori, gru mobili, compressori mobili ecc.
Intervallo di portata volumetrica: 14 a 33 m³/min
Efficienza di pre-separazione con valvola di scarico polveri: 85%
Efficienza di pre-separazione con spurgo (10%): > 90%
Efficienza di separazione finale: > 99.99%
Scarico polveri: Valvola di scarico polveri (opzione: spurgo)
Installazione: Installazione verticale e orizzontale possibile
Concetto di manutenzione: Accesso laterale con chiusure rapide di comfort
Protezione aggiuntiva contro ingressi d'acqua: Guarnizione coperchio su richiesta
Varianti speciali: Disponibile su richiesta come depolveratore a stadio singolo senza blocco ciclone

Vantaggi del prodotto

• Funzionamento orizzontale e verticale senza perdita di prestazioni grazie al blocco multi-ciclone migliorato
• Installazione di spurgo semplice ed economica utilizzando bassa pressione negativa al punto di spurgo
• Fino al 70% in più di durata operativa possibile con funzionamento con valvola di scarico polveri
• Percorsi d'aria ridotti verso il motore tramite uscita aria pulita a 45° (posizione regolabile)
• L'elemento filtrante VarioPleat consente alta densità di filtrazione

Prestazioni di separazione migliorate
Il pre-separatore multi-ciclone aggiornato migliora le prestazioni per applicazioni non spurgate. L'IQORON VP può essere installato con una valvola di scarico polveri in posizione orizzontale e verticale senza diminuzione delle prestazioni. Per ambienti con polveri pesanti (es. applicazioni agricole) può essere collegato il pre-separatore DualSpin XT per gestire meglio polveri organiche e fibrose. Se combinato con spurgo, ciò raggiunge eccellenti efficienze di pre-separazione. Un design speciale delle pale guida riduce la perdita di carico nel pre-separatore. Percorsi di flusso generosamente dimensionati riducono il rischio di ostruzione del depolveratore.

Elemento filtrante VarioPleat
L'elemento filtrante VarioPleat consente altezze delle pieghe variabili in modo che le pieghe individuali possano essere ottimizzate allo spazio disponibile mediante gradini o curve. Ciò permette alte prestazioni di filtrazione e bassa restrizione al flusso usando spazi di installazione ridotti. La tecnologia di fabbricazione dell'elemento genera una caduta di pressione inferiore rispetto ad altre tecnologie e la struttura delle pieghe stabilizzata minimizza l'intasamento da grandi detriti. La tecnologia VarioPleat è standard nella gamma IQORON VP e nelle soluzioni su misura.

Design compatto e flessibile
Il design modulare compatto a due stadi consente una facile adattabilità a depolveratori a stadio singolo e un'integrazione flessibile in installazioni complesse. Vantaggi chiave:

• Scocca sottile e compatta per installazione in spazi complessi/ridotti
• Inserti filettati per molteplici opzioni di montaggio e installazione semplificata

Caratteristiche aggiuntive
L'elemento secondario è rinforzato con una struttura in plastica robusta per maggiore sicurezza durante le sostituzioni del filtro. Chiusure rapide e maniglie sugli elementi principale e secondario consentono accesso senza attrezzi e manutenzione semplificata. L'uscita aria pulita configurabile a 45° consente percorsi d'aria corti con minima resistenza; l'anello di rinforzo integrato supporta alte coppie di serraggio per una connessione sicura. Connessioni sensore/interruttore di servizio con filettatura esterna M10x1 sono disponibili su entrambi i lati in posizione protetta.

Specifiche tecniche

• Tipo di funzionamento: Depolveratore d'aria a due stadi
• Campo di applicazione: Applicazioni mobili con carichi di polvere molto elevati (macchine edili, mietitrebbie, trattori, gru mobili, compressori mobili, ecc.)
• Intervallo di portata volumetrica: 14 a 33 m³/min
• Efficienza di pre-separazione (valvola di scarico polveri): 85%
• Efficienza di pre-separazione (spurgo 10%): > 90%
• Efficienza di separazione finale: > 99.99%
• Scarico polveri: Valvola di scarico polveri (opzione: spurgo)
• Installazione: Installazione verticale e orizzontale possibile
• Concetto di manutenzione: Accesso laterale con chiusure rapide di comfort (accesso senza attrezzi)
• Protezione aggiuntiva contro ingressi d'acqua: Guarnizione coperchio su richiesta
• Varianti speciali: Disponibile su richiesta come depolveratore a stadio singolo senza blocco ciclone; opzione pre-separatore DualSpin XT per polveri organiche/fibrose
