Sensore di corrente a trasformatore SCT-200W series

su guida DINACapribile

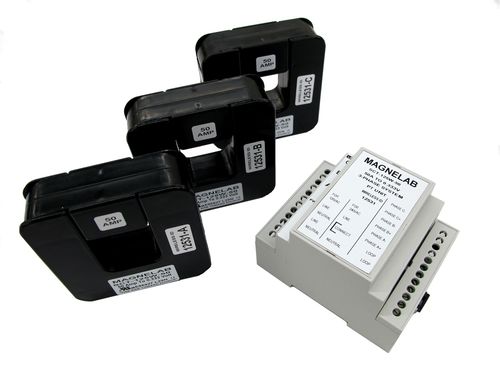

Sensore di corrente CA senza fili SCT-200W Magnelab Split-Core 2.0″ a 2,0 pollici Piccolo sistema di sensori di corrente senza fili La serie SCT-200W di Magnelab è un sensore di corrente wireless AC split core progettato per trasformare fino a 1500 Ampere di corrente di ingresso AC in 0,333 Volt RMS o 1,0 Volt RMS di uscita. Adatto per l'installazione su cavi elettrici già esistenti, agganciando a scatto il conduttore senza fili o collegamenti aggiuntivi. Per motivi di sicurezza, questo trasformatore CA è dotato di un meccanismo di autobloccaggio. Questo dispositivo viene solitamente utilizzato per la registrazione, la registrazione dei dati, la gestione dell'energia, il monitoraggio della potenza e l'allocazione dei costi. Ogni CT all'interno del set ha un collegamento in radiofrequenza. Questi ottengono la loro potenza dalla corrente misurata, che si collega al controllore dell'unità PT finché la corrente è superiore a 5A. Per il set, si riceveranno tre sensori di corrente split core, tutti wireless, oltre ad un controller PT Unit. Questo regolatore di trasformatori di classe 2 ha tre uscite individuali, che corrispondono all'ampiezza e alla fase dei tre TA remoti. E' possibile montare il controllore su guida DIN. Opzioni e specifiche Tutti i dispositivi Magnelab hanno caratteristiche specifiche. Spesso, come nel caso del trasformatore di corrente senza fili SCT-125W, le differenze sono piccole ma importanti. Con l'SCT-200W, troverete un ingresso nominale fino a 1.500 Ampere e un'uscita a 0,333 o 1,0 Volt. La sua precisione di linearità è dell'1% in entrambi i casi per il 10-130% della corrente nominale e lo sfasamento è inferiore a 1 grado alla corrente nominale. La frequenza di funzionamento e di misura dell'SCT-200W è di 60 Hz (50 Hz su richiesta per l'Europa e altre regioni) con una portata di 10 metri.
