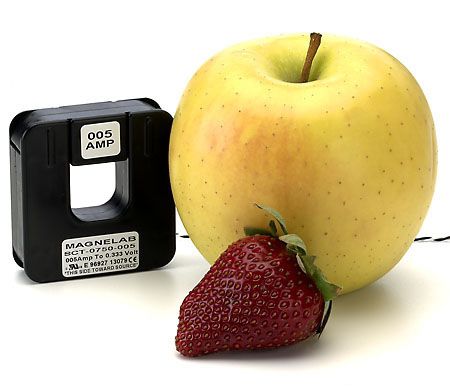

Sensore di corrente a trasformatore SCT-0750 series

ACapribiledi supervisione

SCT-0750 Sensore di corrente alternata a 0,75″ Split-Core I sensori di corrente split-core della serie SCT-0750 di Magnelab trasformano una corrente di ingresso CA fino a 200 Ampere in un'uscita a 0,333 Volt. I trasformatori split-core sono ideali per l'installazione su cablaggi elettrici già esistenti, aggirando il conduttore a scatto. L'SCT-0750 ha un meccanismo autobloccante e un'apertura di 0,75″. Applicazioni frequenti -Registrazione dei dati -Registrazione -Monitoraggio della potenza -Gestione dell'energia -Assegnazione dei costi SCT-0750 | Caratteristiche -Ingresso nominale fino a 200 Amp -Uscita di 0,333 Volt alla corrente nominale Precisione di linearità ± 1% -Accuratezza al 10-130% della corrente nominale -Angolo di fase < 2 gradi (valido per 70A o superiore) -Funziona da 30 Hz a 1.000 Hz -8 piedi di piombo a coppia attorcigliata -Tensione massima: 600 V (a conduttore nudo) -Riconosciuto UL, CE e conforme alla direttiva RoHS SCT-0750 | Descrizione Il trasformatore di corrente split core SCT-0750 è realizzato dal produttore di sensori di corrente Magnelab. Infatti, trasforma la corrente di ingresso CA fino a 200 Ampere in una tensione di uscita di 0,333 volt. Questi trasformatori sono particolarmente adatti quando sono installati su cablaggi già esistenti, in quanto possono facilmente scattare attorno al conduttore esistente. Inoltre, l'SCT-0750 è dotato di un meccanismo di autobloccaggio. Questi sensori di corrente alternata hanno un'apertura di 0,75 pollici. L'uso generale comprende la registrazione, la registrazione dei dati, la gestione dell'energia, il monitoraggio dell'energia e l'allocazione dei costi. L'SCT-0750 ha un ingresso nominale fino a 200 Ampere. La sua uscita a corrente nominale è di 0,333 volt. La precisione lineare su questo sensore di corrente è impressionante all'1% in entrambi i casi, rendendo le sue prestazioni effettive molto vicine ai valori stimati.
