Sensore di corrente a trasformatore SCT-125W series

su guida DINACtrifase

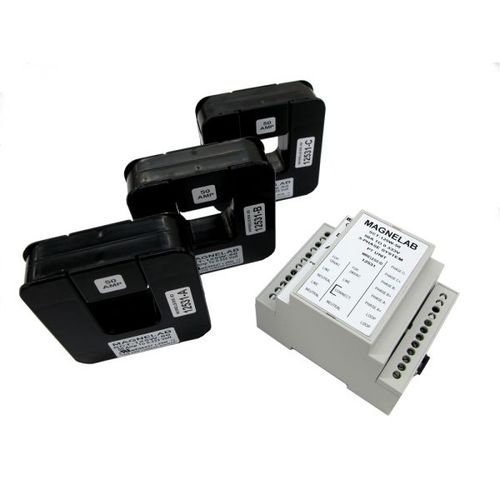

0.333 Vac uscita 1.25 pollici apertura SCT La serie SCT-125W Split-Core 3-Phase Wireless Current Sensor di Magnelab è un piccolo sistema di sensori di corrente AC wireless a nucleo diviso ideale per semplificare l'installazione sul cablaggio elettrico esistente, scattando intorno al conduttore senza fili o collegamenti aggiuntivi. Trasforma fino a 800 ampere di corrente AC in ingresso in una tensione di uscita di 0,333 Volt o 1,0V RMS. Ogni CT contiene un collegamento a radiofrequenza alimentato dalla corrente misurata, che si collegherà al controller (unità PT) per qualsiasi corrente superiore a 5 A. Il contenuto comprende 3 sensori di corrente AC Wireless split-core e un Controller (unità PT). Il controller fornisce tre uscite che corrispondono ai tre CT remoti sia in ampiezza che in fase. Usi tipici Questo tipo di dispositivo è solitamente utilizzato nella registrazione, nella registrazione dei dati, nella gestione dell'energia, nel monitoraggio della potenza e nella ripartizione dei costi. Tutti i dispositivi SCT sono dotati di un meccanismo autobloccante. Inoltre, è possibile montare il regolatore su guida DIN. Opzioni e specifiche generali Se avete bisogno di un trasformatore che gestisca più ampere, abbiamo anche il trasformatore di corrente wireless SCT-200W, che può gestire fino a 1500 ampere. Il rapporto trasformatore di corrente del SCT-125W prende una corrente di ingresso fino a 800 ampere e fornisce un'uscita di 0,333 volt. L'accuratezza della linearità è dell'1% in entrambe le direzioni dal 10% al 130% della corrente nominale. L'angolo di fase alla corrente nominale è inferiore a 1 grado. La frequenza operativa e di misurazione dell'SCT-125W è di 60 Hz (50 Hz su richiesta per l'Europa e altre regioni) con una portata di 10 metri. Mentre ogni CT wireless non ha bisogno di alimentazione esterna, il controller richiede 120 o 240 volt AC.
