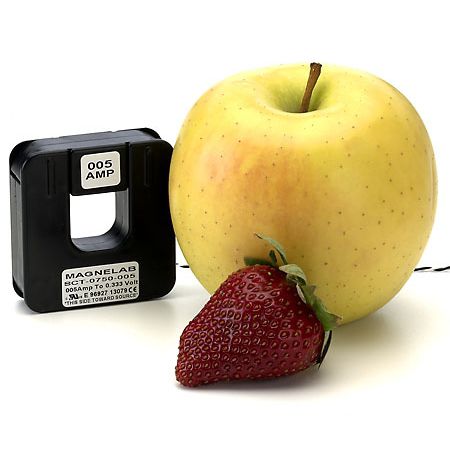

Sensore di corrente a trasformatore SCT-075H

ACapribile

SCT-075H Sensore di corrente a correnti frazionate SCT-075H Precisione del grado di ricavo, 0,333 Tensione di uscita 0.75″ Apertura con potenza fino a 200 Ampere I sensori di corrente della serie SCT-075H di Magnelab soddisfano la classe di guadagno ANSI C57.13 classe di precisione 0.6 con una linearità senza precedenti e un angolo di fase superiore fino a 200 Ampere che passa attraverso il conduttore centrale. L'SCT-075H trasforma una corrente di ingresso CA fino a 200A in un'uscita di 0,333 Volt. I trasformatori split-core sono ideali per l'installazione su cablaggi elettrici già esistenti, aggirando il conduttore a scatto. Tensione massima: 600V (a conduttore nudo). Sono disponibili i seguenti amperaggi: 50A, 100A e 200A. L'apertura è larga 0,75″. Caratteristiche del monitor di potenza Precisione di linearità ± 0,5% Angolo di fase ± 0,25% Ingresso nominale fino a 200 Ampere Precisione dal 10% al 120% della corrente nominale Funziona da 30 Hz a 1.000 Hz Piombo a coppie attorcigliate di 8 piedi Omologazione UL Listed, CE e RoHS Tensione massima: 600V (a conduttore nudo) Uscita 0,333 Volt AC a corrente nominale Sensori di corrente con angolo di fase superiore I sensori di corrente del monitor di potenza della serie SCT-075H di Magnelab sono pienamente conformi alla classe di precisione C57,13 della classe di precisione 0,6 dell'ANSI. Questo conferisce loro un angolo di fase superiore, così come una linearità senza pari, semplicemente non si trova in nessun altro trasformatore di classe 2. Al massimo 200 ampere possono passare attraverso il centro del conduttore, che dovrebbe soddisfare un'ampia gamma di applicazioni. L'SCT-075H trasforma fino a 200 Amp di corrente di ingresso in corrente alternata a 0,333 Volt di corrente di uscita.
