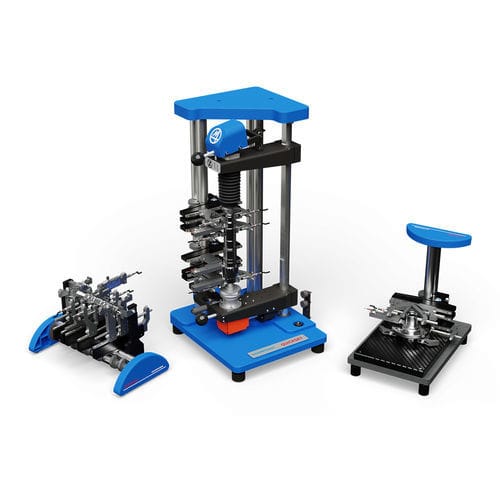

Banco di misura di lunghezza QUICK SET™ LINE

di diametro

Il Quick Set è un sistema di misura modulare, composto da elementi standard e quindi facilmente configurabile, per controlli multidimensionali e geometrici di svariati tipi di pezzi (alberi, pezzi flangiati, boccole, anelli di cuscinetti, mozzi, ecc.). La disponibilità di vari accessori per il supporto del pezzo consente l’esecuzione sia di controlli statici che dinamici. Il Quick Set è un sistema di misura modulare, per controlli multidimensionali e geometrici, che può essere assemblato in diverse configurazioni in funzione del tipo di pezzo da controllare. La sua architettura, studiata per consentire un corretto setup meccanico senza necessità di indicatori o unità di visualizzazione, consente la facile riconfigurazione e l’ampliamento del banco al variare del tipo di pezzo da controllare. Il sistema a barre di acciaio inossidabile di diametro 30 mm assicura rigidità ed esatto posizionamento dei gruppi di misura. Lo spessore di soli 12 mm degli elementi consente di realizzare un elevato numero di sezioni di misura in una zona ristretta del pezzo. La disponibilità di vari accessori per il supporto del pezzo consente l’esecuzione sia di controlli statici che dinamici. Per la rilevazione delle misure può essere usato qualsiasi strumento con diametro di clampaggio 8 mm o 3/8’’, come le sonde di misura e gli indicatori digitali. • facile da installare • rapido da configurare per il cambio del pezzo da misurare senza utilizzo di utensili particolari • affidabile e robusto • l’uso di componenti standard consente consegne in tempi contenuti • adatto ad operare in ambiente di officina
