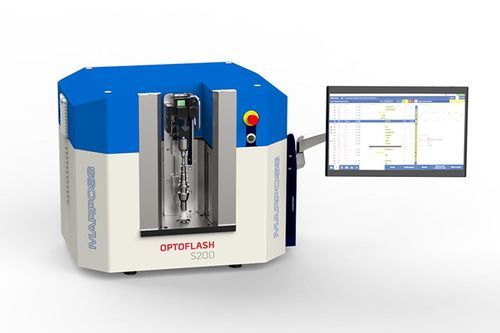

Calibratrice ottica OPTOFLASH™

Panoramica
OPTOFLASH™ è una soluzione di misura ottica basata su più sensori ottici 2D fissi. Ricostruisce la forma 3D dei componenti per abilitare controlli di qualità rapidi e ripetibili su assi di piccole dimensioni, elementi di fissaggio, parti tornite e componenti critici nei settori medicale e aerospaziale.

Caratteristiche principali

• Misura basata su più sensori 2D fissi combinati per produrre un'immagine risultante unica senza discontinuità ai punti di unione.
• Ricostruzione 3D della geometria della parte derivata dalle immagini dei sensori 2D.
• Assenza di movimenti sull'asse Z (sensori fissi), che consente cicli di misura molto rapidi e alta stabilità durante lunghe produzioni.
• Campo di misura assiale fino a 300 mm — primo dispositivo ottico al mondo con questo campo usando più sensori 2D fissi.
• Nuova interfaccia grafica riprogettata che semplifica programmazione, configurazione e visualizzazione dei risultati.

Vantaggi

• VELOCE – esegue cicli molto rapidi (esempio: 100 misurazioni statiche in circa 2 secondi).
• MAGGIORE VISIBILITÀ – la ricostruzione 3D fornisce una visione più chiara delle caratteristiche misurate.
• PROGRAMMAZIONE SEMPLICE – l'interfaccia software "Optic" consente una rapida configurazione mediante scansione della parte.
• FACILE UTILIZZO – premere "Start" per eseguire le misure in pochi secondi.
• BASSA MANUTENZIONE – i sensori fissi riducono l'usura meccanica e mantengono le prestazioni metrologiche per milioni di cicli.

Applicazioni

• Ispezione di elementi di fissaggio
• Parti tornite di precisione
• Impianti dentali e applicazioni dentali
• Assi di piccole dimensioni e componenti per macchine utensili
• Ispezione di componenti medicali e aerospaziali

Note
Caratteristiche tecniche dettagliate e dati completi sono disponibili nel/nei brochure del prodotto nella sezione download.

Caratteristiche / specifiche tecniche

• Model name: OPTOFLASH™
• Technology: multiple fixed 2D optical sensors with image stitching and 3D reconstruction
• Axial measurement range: up to 300 mm
• Performance example: capable of performing 100 static measurements in about 2 seconds
• Motion: absence of Z-axis movements (fixed sensors) for high speed and reliability
• Software: new GUI ("Optic" interface) for easy programming, measurement setup and result visualization
• Primary application fields: fasteners, turned parts, dental implants, small shafts, machine-tool components, medical and aerospace parts
• Maintenance: minimal maintenance requirements due to absence of moving optical axes
