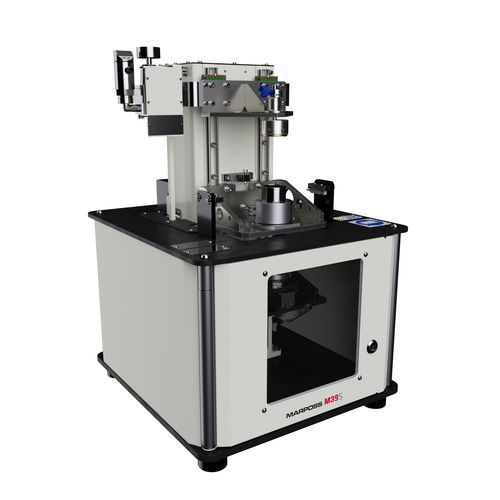

Sistema di misurazione di diametro M39S

di lunghezzaelettronicoper albero

M39S è un sistema di misura ad alta precisione dedicato al controllo in scansione di superfici cilindriche su componenti meccanici che devono lavorare in condizioni di perfetto accoppiamento. E’ impiegato per effettuare la scansione del diametro interno di un foro, così come del diametro esterno di un albero, al fine di valutare il gioco di accoppiamento lungo tutta l’estensione assiale dei componenti, fornendo inoltre una visualizzazione grafica delle superfici accoppiate. L’uso di tecnologia di misura pneumatica in combinazione con il convertitore pneumo-elettronico Marposs garantisce prestazioni sub-micron anche nella misurazione di particolari meccanici estremamente piccoli. CAMPO APPLICATIVO • Postazioni di controllo qualità del prodotto a bordo linea, con carico manuale • Stazioni di misura pre-process, per applicazioni con accoppiamento diretto in rettifica o su honing • Applicazioni di misura post-process, con compensazione in feedback alla macchina utensile • Stazioni di misura per selezione in classi, con carico manuale o totalmente automatizzate • Stazioni di misura per selective assembly TECNOLOGIA DI MISURA • Tamponi pneumatici per la misurazione del diametro interno di fori • Anelli pneumatici per la misurazione del diametro esterno di perni • Applicazioni di misura speciali con tamponi o anelli elettronici a contatto
