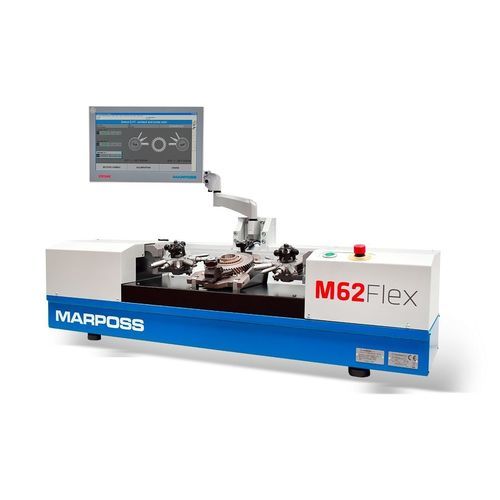

Macchina di misura dimensionale M62 FLEX

per contatto direttoper ruoteper pignoni

M62 Flex è un banco di misura flessibile per il controllo dei tradizionali parametri di dentatura di ruote dentate e ingranaggi in ambiente di produzione. Il sistema, grazie ad un design robusto e all’impiego di  una tecnologia di misura all’avanguardia, si presenta come lo strumento di controllo più appropriato per verificare il corretto processo di realizzazione del componente in ambiente di produzione. M62 Flex è stato sviluppato come una soluzione per utilizzo fuori linea, allo stesso tempo robusta e precisa, per la rapida verifica della qualità della dentatura di ingranaggi subito dopo i processi di lavorazione critici, come possono essere le operazioni di dentatura, di sbarbatura e di rettifica. Due torrette multi-tastatore permettono ad M62 Flex di misurare OBD (Quota Sfere/Rulli), Diametro di Fondo Gola e Diametro di Testa su una grande varietà di ingranaggi a dentatura esterna. I tastatori integrati su ciascuna delle due torrette sono movimentati da attuatori lineari, dispositivi in grado di essere programmati in posizione, velocità e forza, consentendo al sistema di lavorare in modo semplice, intelligente e sicuro. CAMPO DI APPLICABILITA’ L’utilizzo di un sistema di attuatori lineari a bobina mobile offre il grande vantaggio di poter misurare, in un unico oggetto, ingranaggi e ruote dentate con diametri esterni nel range di 30 ÷ 180 mm senza necessità di alcun riattrezzamento meccanico o dell’impiego di componenti aggiuntivi.
