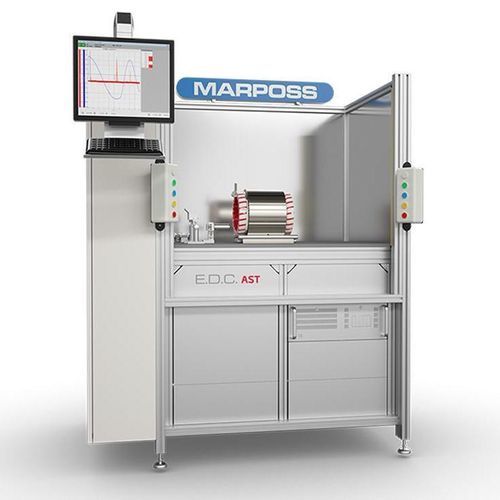

Sistema di test tensione ad impulso AST5/W

per macchinari e impianti elettriciper automotiveper motore elettrico

Panoramica
I sistemi della famiglia AST sono studiati per il collaudo in produzione di statori, bobine e avvolgimenti di motori elettrici. La piattaforma AST5/W garantisce flessibilità e possibilità di personalizzazione per esigenze produttive diverse, supportando potenze da pochi watt fino a 5 MW e configurazioni da 2 a 24 morsetti.

Applicazioni e campo d'impiego
Adatto per integrazione su linee automatiche o banchi operatore (postazione singola o doppia). Configurabile per motori di piccole e grandi dimensioni, con versioni per prove in media tensione se richiesto.

Test e capacità di misura

• Prove di Alta Tensione e Surge (test di base inclusi)
• Prova opzionale di Scariche Parziali (PD) per diagnostica dell'isolamento
• Test speciali per diagnostica dell'isolamento inter-spira e verso massa per individuare guasti non rilevati da HV/Surge

Software, gestione dati e risultati
La versione base del software include acquisizione delle misure e funzioni essenziali per salvataggio, timbratura e archiviazione dei risultati. Funzionalità: database di programmi di prova, sequenze personalizzabili (tipo, numero, ordine e parametri), stampa certificati in più lingue, stampa etichette opzionale, archiviazione risultati, piani di manutenzione preventiva, calibrazione e autodiagnostica. Disponibile assistenza remota e connettività LAN.

Opzioni e moduli speciali

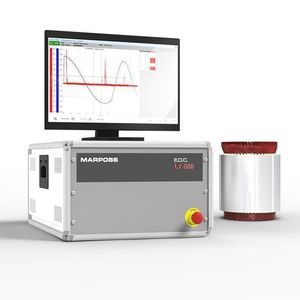

• Modulo Scariche Parziali (opzionale)
• Modulo speciale 320/ACS: bonding degli avvolgimenti statorici con gestione fino a 3 alimentazioni di bonding in parallelo (vedere ACS320/W per dettagli)
• AST5/WH: versione media tensione in grado di eseguire prove Surge fino a 60 kV

Vantaggi

• Elevata flessibilità di configurazione per linee produttive
• Software programmabile e di facile utilizzo
• Varianti ad alta capacità disponibili per collaudo statori automotive

Documentazione
Brochure e manuali disponibili per AST5/W in inglese, italiano e cinese semplificato.

Caratteristiche tecniche

• Modello: AST5/W
• Tipo di prodotto: sistema automatico di collaudo per statori, bobine e avvolgimenti
• Intervallo di potenza applicabile: da pochi watt fino a 5 MW
• Numero terminali supportati: da 2 a 24
• Modalità operative: integrazione su linea automatica o banco operatore; banchi singoli o doppi
• Test opzionali: Scariche Parziali; diagnostica di isolamento inter-spira e verso massa
• Opzione bonding: modulo 320/ACS supportante fino a 3 alimentazioni di bonding in parallelo
• Versione media tensione: AST5/WH — prove Surge fino a 60 kV
• Software/dati: database programmi, sequenze personalizzabili, salvataggio/archiviazione risultati, stampa certificati/etichette
• Manutenzione/supporto: manutenzione preventiva, calibrazione, autodiagnostica, assistenza remota
• Connettività: funzioni LAN/rete
• Lingue documentazione: inglese, italiano, cinese semplificato
