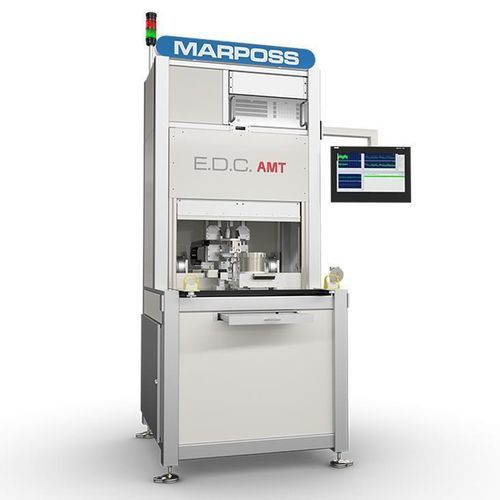

Tester di isolamento AMT5/W

di qualità sonoradi sicurezzadi sicurezza elettrica

Panoramica
La famiglia AMT5/W comprende sistemi configurabili per il collaudo automatico di motori elettrici in ambienti di produzione e laboratorio. Ogni soluzione viene sviluppata secondo i requisiti del cliente per garantire caratterizzazioni e prove end-of-line ripetibili. Le configurazioni variano da banchi a caricamento manuale per piccoli lotti a linee multi-stazione parzialmente o completamente automatizzate per elevati volumi.

Applicazioni principali
L'AMT5/W è adatto ai test end-of-line in produzione e alla caratterizzazione R&D/laboratorio (versione ATC320/W). Le forniture possono essere banchi singoli, isole semi-automatiche o stazioni automatiche integrate in base alle esigenze produttive.

Principali componenti del sistema

• Unità di controllo computerizzata AMT320/W: gestione del processo di test e controllo dell'automazione.
• Freno attivo o passivo: per prove di carico e frenata, con opzioni di rigenerazione.
• Unità di alimentazione (PSU320): integra PDU e alimentazione DC per l'inverter del DUT e il freno attivo; supporta l'alimentazione DC del DUT e la rigenerazione dell'energia di frenata verso la rete.

Tipi di motori supportati
L'AMT320/W supporta un'ampia gamma di motori: monofase e trifase AC, motori DC (inclusi motori tergicristallo), brushless, motori con riduzione, motori per cancelli scorrevoli/a battente, motori per persiane/tende e tipi specializzati come i motori a riluttanza sincrona.

Soluzioni e funzioni di prova disponibili
La famiglia AMT5/W esegue caratterizzazioni elettriche e funzionali. Principali prove e misure disponibili:

• Prove di isolamento e misure di Partial Discharge
• Prove di sicurezza
• Prove a vuoto
• Prove in carico (con freno attivo/passivo)
• Prove di aumento temperatura dell'avvolgimento
• Test di avviamento
• Caratterizzazione completa del motore (elettrica e meccanica)
• Calcolo automatico dell'efficienza e delle perdite secondo EN 60034-2-1
• Misurazioni BEMF (Forza Elettromotrice di Contracorrente) con indicazione RMS e THD
• Test NVH (Rumore, Vibrazione, Asprezza)
• Verifica del senso di rotazione e controllo della rotazione
• Controlli sensori Hall, resolver ed encoder
• Test motore bloccato (stall)
• Test di cogging e attrito
• Acquisizione Ld e Lq

Configurazioni e opzioni di integrazione
L'AMT5/W è modulare e configurabile secondo i requisiti produttivi. Opzioni tipiche includono:

• Range di potenza motore: soluzioni con PSU integrata fino a 20 kW o configurazioni con PSU esterna fino a 1 MW.
• Struttura del banco: banchi singoli a disposizioni multi-stazione (due o più stazioni) e attrezzature su misura per tipi di motore specifici.
• Soluzioni multi-stazione: tavole rotanti e layout multiposizione per alto rendimento.
• Sicurezza ed ergonomia: barriere fotoelettriche di sicurezza e layout operatore ottimizzati per conformità industriale.
• Integrazione di linea: banchi standalone, isole semi-automatiche o stazioni completamente automatiche per inserimento diretto in linea di produzione.
• Varianti specializzate: AMT5/WF (collaudo ventole: velocità, rotazione e vibrazioni) e AMT5/WP (collaudo end-of-line pompe: portata, pressione, prevalenza, capacità, velocità, coppia e rotazione).

Opzione R&D e laboratorio
Per R&D e uso laboratoristico, Marposs E.D.C. fornisce la variante ATC320/W progettata per caratterizzazione dettagliata, validazione e prototipazione di motori elettrici, facilitando analisi approfondite e attività di sviluppo.

Personalizzazione e supporto
Marposs E.D.C. sviluppa ogni sistema AMT5/W secondo le specifiche cliente per supportare prove ripetibili in produzione. I sistemi sono modulari per permettere aggiornamenti, integrazione di test aggiuntivi e adattamento all'evoluzione del prodotto.

Caratteristiche / specifiche tecniche

• Famiglia modelli: AMT5/W
• Variante R&D: ATC320/W (per caratterizzazione e prototipazione)
• Unità di controllo: AMT320/W gestione computerizzata dei test
• Opzioni freno: freno attivo o passivo per test di carico/rigenerazione
• Unità di alimentazione: PSU320 con PDU integrato e alimentazione DC con capacità di rigenerazione
• Range di potenza motore: fino a 20 kW (PSU integrata) o fino a 1 MW (PSU esterna)
• Tipi di motori supportati: monofase AC, trifase AC, DC, brushless, motori con ingranaggi, motori per cancelli/persiane, riluttanza sincrona
• Test disponibili: isolamento, partial discharge, sicurezza, a vuoto, in carico, aumento temperatura, avviamento, BEMF, NVH, controllo rotazione, sensori/encoder, motore bloccato, cogging, attrito, acquisizione Ld/Lq
• Livelli di automazione: banchi manuali, stazioni semi-automatiche, integrazione di linea completamente automatizzata
• Configurazioni meccaniche: banco singolo, multi-stazione (incluso tavolo rotante a 3 stazioni), attrezzature personalizzate
• Sicurezza & ergonomia: barriere di sicurezza e layout ergonomici disponibili
• Configurazioni specializzate: AMT5/WF (test ventilatori), AMT5/WP (test end-of-line pompe)
