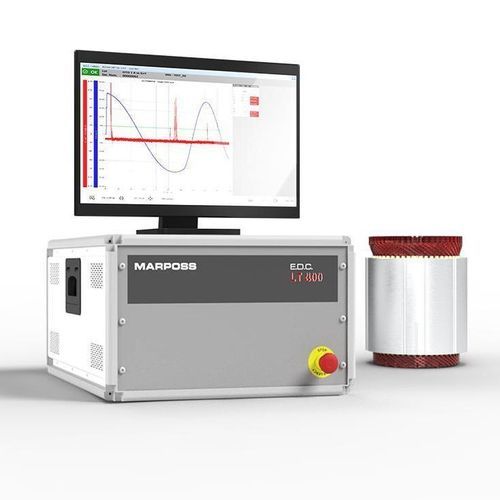

Monitor di scarico parziale LT400

DESCRIZIONE
Il sistema LT5 è progettato per eseguire misure di Scariche Parziali (PD) su componenti, avvolgimenti e prodotti finiti (bobine, statori, indotti, motori, generatori, trasformatori, ecc.). È utile in tutte le fasi di sviluppo e produzione di un nuovo prodotto: progettazione, selezione materiali e fornitori, prove di vita, selezione e ottimizzazione di processo, controlli di qualità in produzione, miglioramento della qualità e/o ottimizzazione dei costi di prodotti già in produzione.

APPLICAZIONI E UTILITÀ

• Individuazione di difetti di isolamento verso massa e/o tra spire non rilevati dalle classiche prove di Tensione Applicata (Rigidità Dielettrica) e dai test surge.
• Selezione dei materiali costruttivi (fili, isolanti, ecc.) e dei fornitori tramite misure di PDIV (Partial Discharge Inception Voltage).
• Ottimizzazione dei parametri dei macchinari di processo (es. velocità di avvolgimento) per evitare degrado delle caratteristiche isolanti del filo.
• Verifica del processo di impregnazione misurando gli stessi componenti prima e dopo il processo per valutare l’effetto sull’isolamento.
• Quantificazione dell’effetto di separatori di fase e processi di impregnazione sulla qualità dell’isolamento degli avvolgimenti, utile per definire la Classe di utilizzo (es. uso con inverter secondo norma EN60034-18-41).
• Filtraggio in produzione di difetti che non emergono con prove tradizionali, migliorando il controllo qualità EOL (End Of Line).
• Monitoraggio durante test di vita per identificare precocemente degradazioni permanenti dell’isolamento.

VANTAGGI

• Sistema di test per R&D e controllo qualità.
• Esegue test ad alta tensione (AC e impulsi) con analisi di scariche parziali.
• Impiego in laboratorio e controllo qualità consente:
  • selezione componenti (fili, isolatori, separatori di fase, ecc.),
  • identificazione di degradazioni permanenti dell’isolamento durante prove di vita,
  • definizione ed ottimizzazione dei processi di produzione (es. parametri d’impregnazione),
  • definizione dei limiti di scariche parziali da impostare nei test EOL per statori e motori.

CARATTERISTICHE / SPECIFICHE TECNICHE

• Custodia industriale 19'' in formato 6U.
• Matrice di commutazione per gestire automaticamente fino a 3 uscite di cavo durante i test.
• 3 uscite di cavo per collegare i terminali di uno statore trifase + massa (GND).
• Software di test EdcWin.net.
• Software per assistenza remota integrabile (opzione).
• Opzione per salvare i risultati dei test in file CSV sul PC locale.
• Opzione per salvare i programmi di test in database SQL Express sul PC locale.
• Opzione per salvare i risultati dei test in database SQL Express sul PC locale.
• Modulo per test di alta tensione AC fino a 3000 Vac e 100 mA, 50/60 Hz.
• Modulo per surge test fino a 5000 Vpk.
