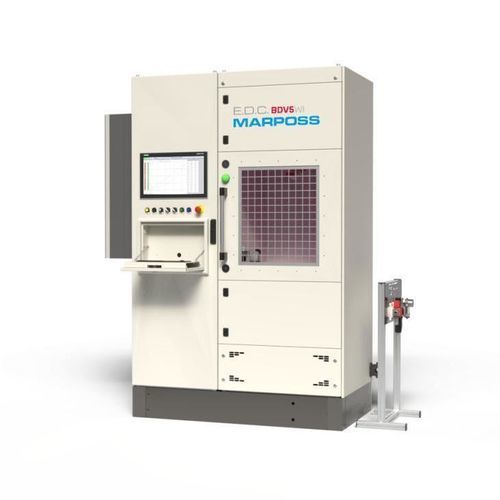

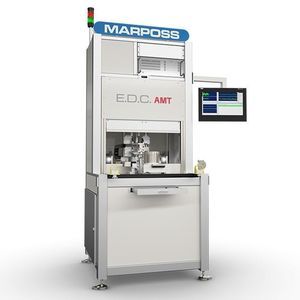

Tester hipot ad alta tensione BDV5

DCAC

Panoramica Il banco prova BDV è un banco di prova ad alta tensione progettato per la validazione della tensione di rottura (BDV) e per verificare le prestazioni dell'isolamento elettrico dei componenti ad alta tensione. Il sistema offre un ambiente di prova controllato e riproducibile, particolarmente adatto per ricerca e sviluppo, caratterizzazione dei materiali, ottimizzazione del progetto e individuazione precoce di potenziali punti deboli dell'isolamento. Il banco esegue test BDV in AC o DC su una vasta gamma di componenti. Il componente viene posizionato in attrezzature dedicate e collegato tramite pinze HV e mezzi conduttivi; la tensione viene quindi applicata secondo una rampa programmabile con rilevamento automatico della tensione di rottura.

Applicazioni Il sistema è destinato alla verifica dell'isolamento elettrico e alla caratterizzazione dei limiti dielettrici per componenti quali statori di motori elettrici, hairpins, fili smaltati, connettori HV, cablaggi e componenti immersi o incapsulati. I parametri di prova sono configurabili tramite ricette dedicate e includono la velocità di salita, la durata del test e la soglia di corrente. Durante il test vengono registrati la tensione di rottura, la corrente di dispersione e la durata del test.

Tabella tecnica Tipo di prodotto: Banco prova ad alta tensione per la validazione della tensione di rottura (BDV)
Applicazione: Verifica dell'isolamento elettrico e caratterizzazione dei limiti dielettrici
Componenti testabili: Statore di motori elettrici, hairpins, fili smaltati, connettori HV, cablaggi e componenti immersi o incapsulati
Modalità di prova: BDV in AC o DC
Tensione massima AC: 30 kVrms a 50/60 Hz
Corrente di uscita generatore AC: 250 mA a 10 kV AC; 60 mA a 30 kV AC
Generatore DC opzionale: Fino a 6 kV / 20 mA
Soglia di intervento regolabile: Configurabile dall'utente per ogni prova, tipicamente fino a 40 mA
Rampa di tensione: Programmabile, es. 500 V/s
Rilevamento BDV: Rilevamento automatico della tensione di rottura
Parametri configurabili: Velocità di rampa, durata del test, soglia di corrente
Grandezze registrate: Tensione di rottura, corrente di dispersione, durata del test

Specifiche tecniche

• Modalità di prova: BDV AC e BDV DC
• Tensione massima di prova AC: 30 kVrms a 50/60 Hz
• Capacità di corrente in uscita del generatore AC: 250 mA a 10 kV AC; 60 mA a 30 kV AC
• Generatore DC opzionale: fino a 6 kV, 20 mA
• Rampa di tensione programmabile (esempio: 500 V/s) e profili di rampa definibili dall'utente
• Soglia di intervento/corrente regolabile per prova (tipicamente fino a 40 mA)
• Rilevamento automatico della tensione di rottura e registrazione
• Dati registrati per prova: tensione di rottura, corrente di dispersione, durata del test
• Configurazione basata su ricette: velocità di rampa, durata del test, soglia di corrente e altri parametri
• Adatto per: statori, hairpins, fili smaltati, connettori HV, cablaggi, componenti immersi/incapsulati
