Forno tubolare

di ricotturadi ossidazionea gas

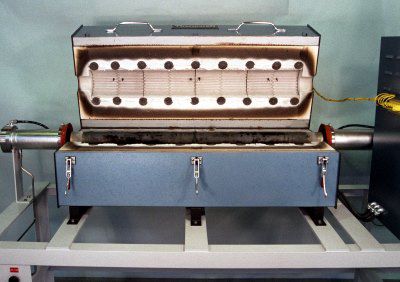

Questo forno è stato progettato specificamente per l'ossidazione del filo, per lavorare in combinazione con i nostri forni di ricottura del filo. Il forno ha fino a dodici tubi aperti per l'alimentazione dei fili ed è dotato di un sistema di gas che consente di controllare l'atmosfera del tubo del filo. Un gradiente di temperatura unico è creato da tre zone calde controllate in modo indipendente e da tunnel di ingresso e uscita raffreddati ad acqua. Le flange esterne dei tunnel si adattano a un sistema di alimentazione del filo. Specifiche generali: Specificamente progettato per integrare i nostri forni di ricottura del filo 3 zone separate per un gradiente di temperatura personalizzato Dodici tubi di alimentazione del filo aperti Sistema di gas per controllare l'atmosfera dei tubi Riscaldatori al Ni-Cr incapsulati con schermi in ceramica Le flange terminali si adattano a un sistema di alimentazione e prelievo del filo Camera e zona calda La camera è progettata per ospitare fino a dodici fili di alimentazione. I fili passano prima attraverso i tubi guida in acciaio inox situati sulla destra. Dopo essere uscito da questa zona, il filo passa nella sezione riscaldata a 1200°C (2200°F) di temperatura massima. La sezione riscaldata è costituita da tre zone di riscaldamento controllate separatamente con i propri controlli e sensori, che consentono di ottenere un gradiente di temperatura unico e personalizzato. Dopo aver attraversato questa zona di temperatura, il filo esce dalla zona di raffreddamento a sinistra. La camera del forno è divisa orizzontalmente e incernierata per accedere agli elementi riscaldanti e alla schermatura. La zona calda è di forma circolare e utilizza elementi riscaldanti in filo di Ni-Cr incapsulati e isolamento in ceramica. La zona calda utilizzabile ha un diametro di 6″ e una lunghezza di 36,0″ (sono disponibili altre dimensioni) ed è progettata per raggiungere facilmente una temperatura di 1200°C.
