Tornio CNC F series
verticaleidrostaticoa doppia colonna

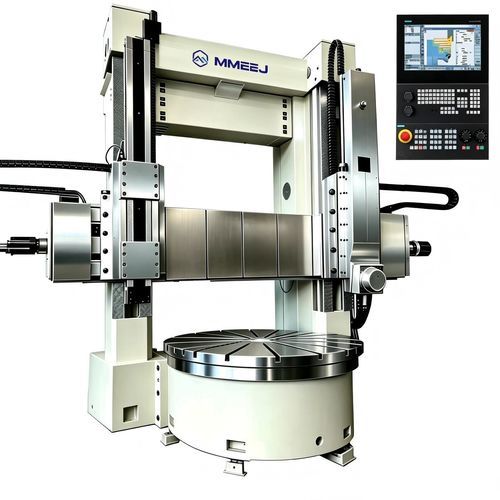

Tornio CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / idrostatico / a doppia colonna

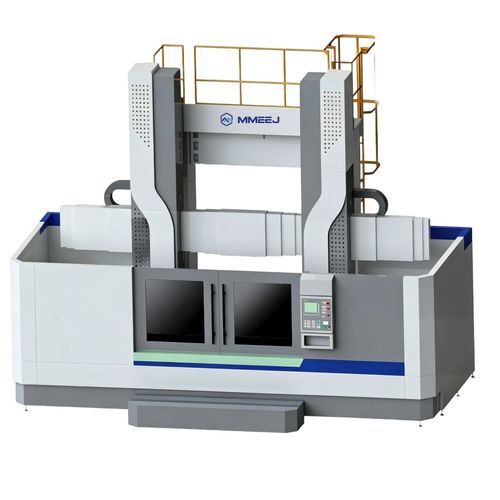

Tornio CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / idrostatico / a doppia colonna
Tornio CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / idrostatico / a doppia colonna - immagine - 2
Tornio CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / idrostatico / a doppia colonna - immagine - 3
Tornio CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / idrostatico / a doppia colonna - immagine - 4
Tornio CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / idrostatico / a doppia colonna - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Meijin Machinery Equipment (Dalian) Co., Ltd.

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
verticale
Struttura
a doppia colonna, idrostatico
Torretta
a 4 torrette
Prestazioni
ad alta rigidità
Diametro

Max.: 8.000 mm
(314,96 in)

Min.: 2.500 mm
(98,43 in)

Velocità di rotazione

Max.: 63 rpm
(395,841 rad.min-1)

Min.: 0,2 rpm
(1,257 rad.min-1)

Diametro del pezzo

Max.: 6.300 mm
(248 in)

Min.: 2.250 mm
(89 in)

Potenza nominale

55 kW, 90 kW, 132 kW
(74,8 hp, 122,4 hp, 179,5 hp)

Peso

Max.: 256 t
(282 us ton)

Min.: 34 t
(37 us ton)

Descrizione

Panoramica
  • Tornio verticale a doppia colonna CNC serie F progettato per tornitura pesante di pezzi di grande diametro. Struttura principale in ghisa grigia HT250–HT300 (invecchiata e distesa). Mandrino e ram in ghisa duttile QT600. Vite a sfere ф63 mm. Opzioni di controllo CNC: SIEMENS 828D, FANUC OI-TF/OHTF, GSK980TDI.


Caratteristiche principali
  • Costruzione: basamento verticale a doppia colonna con traversa rigida e guide idrostatiche o a rulli opzionali.
  • Materiali e trattamento: ghisa HT250–HT300, superfici di contatto raschiate manualmente, ingranaggi forgiati, temprati e rettificati (40Cr/45) con spessori calibrati.
  • Mandrino e trasmissioni: mandrino/ram QT600, azionamento del tavolo a più velocità o continuo, potenze motore principali 55–132 kW a seconda del modello.
  • Avanzamenti e cinematica: avanzamenti continui 1–500 / 0.1–1000 mm/g, rapido fino a 3000/4000 mm/min, gamme di velocità del tavolo fino a 0,2 giri/min secondo il modello.


Punti tecnici (parametri selezionati)
  • Modelli disponibili: CK5225Fx, CK5231Fx, CK5235Fx, CK5240Fx, CK5250Fx, CK5263Fx, CK5263FxH/W, CK5280Fx (varianti H/W segnalate).
  • Diametro massimo di tornitura: φ2500 fino a φ8000 mm (a seconda del modello).
  • Diametri del piano di lavoro: φ2250 fino a φ6300 mm; peso massimo del pezzo fino a 125 t in base al modello.
  • Corsa della traversa, corse del ram e forze di taglio variano per modello; potenza motore principale: 55 kW (AC) fino a 132 kW (DC).
  • Vite a sfere: NJGR/Hanjiang ф63 mm; cuscinetti e componenti elettrici specificati per modello.


Opzioni e personalizzazione
  • Opzioni disponibili: controllo in circuito chiuso completo, protezione semi-chiusa, porta a cerniera, convogliatore di trucioli, scelta tra guide idrostatiche o a rulli, diversi portautensili (ram quadrato, torretta 4 stazioni) e configurazioni su richiesta.
  • Test di accettazione in fabbrica (FAT), installazione e messa in servizio disponibili su richiesta.


Applicazioni e settori
  • Adatto per lavorazioni pesanti nei settori energia, cantieristica navale, siderurgia, macchine pesanti, generazione elettrica e altri ambiti che richiedono tornitura di grande diametro.


Ordini e assistenza tecnica
  • Schede tecniche dettagliate per modello e supporto alla configurazione disponibili. Contattare il fornitore per tempi di consegna, opzioni, ricambi e assistenza in loco.
