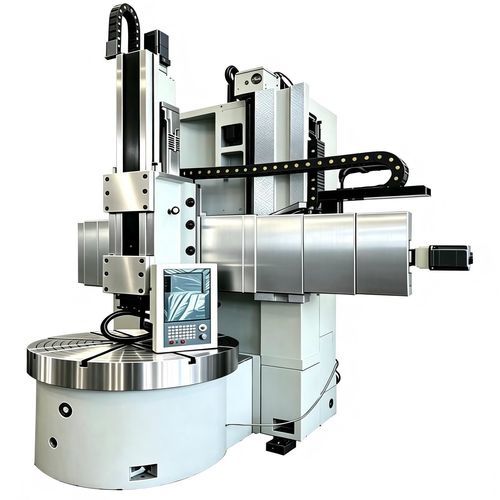

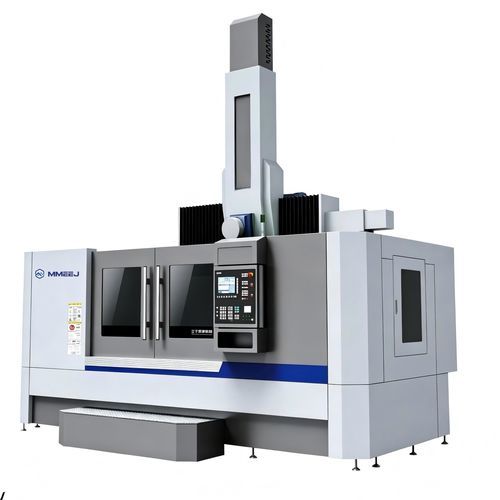

Tornio CNC Fx H/W series

verticalea colonna singolaa 4 torrette

Descrizione breve

• Materiale macchina: ghisa grigia HT250-HT300, stagionata e distesa per alta rigidità e minima deformazione
• Durezza del materiale: ≥ HB180; sgrossatura seguita da stagionatura secondaria e lavorazione di finitura
• Raschiatura manuale delle superfici di contatto per ridurre attrito e strato di ossido; trave trasversale con convessità; strisce morbide in PTFE sulle guide del portautensile
• Ingranaggi e corona: forgiati, temprati e rettificati (40Cr, acciaio 45); spessori/cunei rettificati per precisione di assemblaggio
• Mandrino e montante: ghisa duttile QT600 (nodulare)
• Vite a sfere: marca nazionale (NJGR/Hanjiang), diametro ф63 mm
• Elettrico e cuscinetti: componenti Chint con protezione da sovraccarico; cuscinetti HRB/LY-C/C & U

Tabella tecnica
Modello | Unità | CK578Fx H/W | CK5112Fx H/W | CK5116Fx H/W | CK5120Fx H/W
Diametro max. di tornitura | mm | φ800 | φ1250 | φ1600 | φ2000
Altezza max. pezzo (Hx100) | mm | 6 | 10/12/14 | 10/12/14/16 | 10/12/14/16
Peso max. pezzo | t | 2 | 3.2/5 | 5/8 | 8
Diametro tavola | mm | φ720 | φ1000 | φ1400 | φ1800
Passi velocità tavola | | | Stepless | 16Step/Stepless | 16Step/Stepless | 16Step/Stepless
Intervallo velocità tavola | r/min | 15-460 | 6.3-200 | 5-160 | 3.15-100
Coppia max. tavola | Nm | 3200 | 10000 | 20000 | 30000
Corsa trava | mm | / | 650/850/1050 | 650/850/1050 | 650/850/1050
Velocità sollevamento trava | mm/min | / | 660 | 660 | 660
Potenza motore sollevamento trava | Kw | / | 2.2 | 2.2 | 2.2
Corsa verticale portautensile | mm | 710 | 850 | 1000 | 1200
Corsa orizzontale portautensile verticale | mm | 600 | 850/1000 | 850/1000 | 850/1000
Passi di avanzamento portautensile verticale | | | Stepless | Stepless | Stepless | Stepless
Intervallo avanzamento portautensile verticale | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000
Avanzamento rapido portautensile | mm/min | 3000 | 3000 | 3000 | 3000
Forza max. di taglio portautensile verticale | Nm | 10000 | 10000 | 20000 | 25000
Sezione portautensile | mm | 32x32 | 40x40 | 40x40 | 40x40
Peso macchina (circa) | t | 8.5 | 10/12 | 12/13.5/15/16.5 | 15/17/19/21
Potenza motore mandrino (kW) | kw | 18.5 | 22(16steps)/37(stepless) | 30(16steps)/45(stepless) | 37(16steps)/45(stepless)
Sistema CNC | | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI
Tipo guide tavola | | Guidaggio a rulli | Guidaggio a slitta / Guidaggio a rulli | Guidaggio a slitta / Guidaggio a rulli | Guidaggio a slitta / Guidaggio a rulli
Controllo a ciclo chiuso completo | | Opzione | Opzione | Opzione | Opzione
Protezione semi-chiusa, convogliatore trucioli, sistema di raffreddamento | | Opzione | Opzione | Opzione | Opzione
Tipo montante | | Montante quadrato / torretta 4 stazioni | Montante quadrato / torretta 4 stazioni | Montante quadrato / torretta 4 stazioni | Montante quadrato / torretta 4 stazioni
Mandrino manuale/idraulico | | Opzione | Opzione | Opzione | Opzione

Specifiche tecniche

• Nome serie: Tornio verticale CNC a colonna singola serie F
• Materiale macchina: ghisa grigia HT250-HT300, stagionata e distesa
• Durezza materiale: ≥ HB180
• Raschiatura manuale delle superfici di contatto; strisce PTFE sulle guide del portautensile
• Ingranaggi forgiati, temprati e rettificati (40Cr, acciaio 45) con spessori/cunei rettificati per precisione di assemblaggio
• Mandrino e montante in ghisa duttile QT600 (nodulare)
• Vite a sfere: marca nazionale (NJGR/Hanjiang), diametro ф63 mm
• Elettrico: componenti Chint con protezione da sovraccarico
• Cuscinetti: HRB/LY-C/C & U
• Modelli disponibili e capacità chiave: CK578Fx H/W (φ800, tavola φ720, mandrino 18.5 kW), CK5112Fx H/W (φ1250, tavola φ1000), CK5116Fx H/W (φ1600, tavola φ1400), CK5120Fx H/W (φ2000, tavola φ1800)
• Intervalli di velocità tavola variabili per modello (15-460 r/min fino a 3.15-100 r/min)
• Coppia max. tavola fino a 30000 Nm (modello più grande)
• Corsa verticale portautensile fino a 1200 mm; corsa orizzontale fino a 1000 mm (a seconda del modello)
• Intervallo di avanzamento verticale 0.1–1000 mm/min; avanzamento rapido fino a 3000 mm/min
• Forza di taglio del portautensile fino a 25000 Nm (modello più grande)
• Sezioni porta-utensile: 32x32 mm o 40x40 mm a seconda del modello
• Peso macchina approssimativo da ~8.5 t fino a ~21 t a seconda del modello
• Potenza mandrino: opzioni da 18.5 kW a 45 kW (dipende dal modello, varianti passo/continuo)
• Sistemi CNC: SIEMENS 828D, FANUC OI-TF, GSK980TDI
• Tipi di guide: guida a rulli o combinazioni guida a slitta/guida a rulli (a seconda del modello)
• Opzioni: controllo a ciclo chiuso completo, protezione semi-chiusa, convogliatore trucioli, sistema di raffreddamento, mandrino manuale/idraulico
