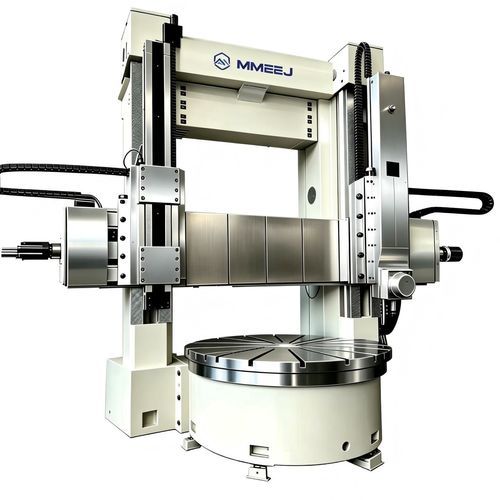

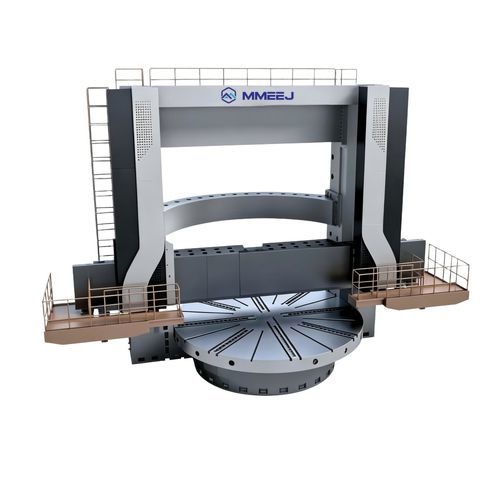

Tornio CNC D series

verticalea doppia colonnaad alta rigidità

Panoramica del prodotto:
Tornio verticale a doppia colonna serie D progettato per la tornitura e la lavorazione di pezzi di grande diametro e ad alto carico. Ghisa grigia HT250–HT300 sottoposta ad invecchiamento e distensione; mandrino e slitta in ghisa duttile QT600. Indicato per cicli: sgrossatura → invecchiamento secondario → finitura.

Dati tecnici principali:

• Materiale macchina: ghisa grigia HT250–HT300, invecchiata e distesa
• Durezza materiale: > HB180 (processo: sgrossatura → invecchiamento secondario → finitura)
• Mandrino e slitta: ghisa duttile QT600
• Vite a ricircolo di sfere: marca nazionale (NJGR / Hanjiang), ф63 mm
• Diametro massimo di tornitura: φ2500 a φ6300 in base al modello
• Diametro tavola: φ2250 a φ5700 in base al modello
• Potenza motore principale: di norma 55 kW (AC), fino a 90 kW sui modelli maggiori
• Campo di velocità tavola: ca. 0,32–63 r/min (dipende dal modello)
• Campo di avanzamento (portautensili): 1–500 mm/min; avanzamento rapido fino a 3000 mm/min
• Corsa del portale: 1250–3500 mm (dipende dal modello); corsa del ram fino a 2000 mm
• Sezione portautensili: 50×50 mm (60×60 mm sul modello più grande)
• Forze di taglio massime: fino a 63 kN (dipende dal modello)
• Opzioni: dispositivi di protezione, impianto refrigerante, smaltimento trucioli

Modelli e capacità:

• Modelli disponibili: C(X)5225DxH/W, C(X)5231DxH/W, C(X)5235DxH/W, C(X)5240DxH/W, C5250DxH/W, C5263D xH/W
• Varianti di altezza pezzo: H = 16/20/25 (alcuni modelli), fino a 40 mm sul più grande
• Peso massimo pezzo: da 12 t fino a 80 t a seconda del modello
• Velocità e coppia della tavola variano per adattarsi ai carichi di lavorazione

Applicazioni:

• Tornitura di grandi anelli, flange, dischi e carter
• Settori pesanti: energia, eolico, cantieristica navale, macchinari pesanti
• Finitura di precisione dopo trattamenti di invecchiamento per stabilità dimensionale

Opzioni e accessori:

• Dispositivi di protezione e carterature
• Sistemi di raffreddamento e filtrazione
• Trasportatori per trucioli e sistemi di evacuazione
• Portautensili dedicati e strisce PTFE sulle guide per ridurre l'attrito
