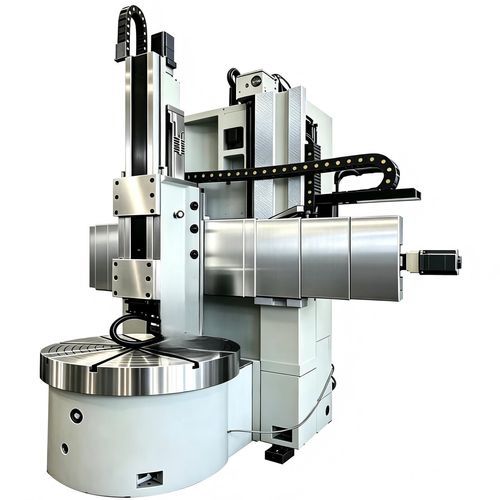

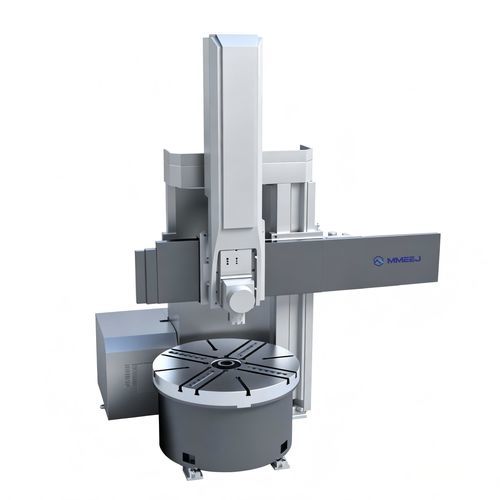

Tornio convenzionale Dx H/W series

verticalea colonna singola12 utensili

Panoramica

• Struttura macchina: tornio verticale a colonna singola serie D, modelli C578Dx H/W, C5112Dx H/W, C5116Dx H/W, C5120Dx H/W
• Materiali macchina: ghisa grigia HT250–HT300, stagionata e distesa per elevata rigidità e minima deformazione
• Mandrino e carro: ghisa duttile QT600
• Durezza e processo: durezza ≥ HB180; tornitura grezza → invecchiamento secondario → tornitura di finitura
• Precisione superficiale: raschiatura manuale delle superfici di contatto; correzione della convessità della trave; strisce morbide in PTFE sulle guide del portautensile per ridurre l'attrito
• Ingranaggi: ingranaggi forgiati, temprati e rettificati (40Cr / acciaio 45) con spessori/calettature rettificati per assemblaggio preciso
• Vite a ricircolo di sfere: marche nazionali (NJGR / Hanjiang), diametro φ63 mm

Tabella tecnica
Modelli: C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
Diametro max. tornitura: φ800 | φ1250 | φ1600 | φ2000
Altezza max. pezzo (H=100): 6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
Peso max. pezzo: 2 t | 3.2/5 t | 5/8 t | 8 t
Diametro tavola: 720 mm | 1000 mm | 1400 mm | 1800 mm
Velocità tavola / passi: 15–460 giri/min (16 stepless) | 6.3–200 giri/min (16 stepless) | 5–160 giri/min (16 stepless) | 3.15–100 giri/min (16 stepless)
Coppia massima tavola: 3.2 Nm | 20 Nm | 25 Nm | 30 Nm
Corsa traversa: / | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
Velocità sollevamento traversa: / | 660 mm/min | 660 mm/min | 660 mm/min
Potenza motore sollevamento traversa: / | 2.2 kW | 2.2 kW | 2.2 kW
Corsa orizzontale portautensile verticale: 710 mm | 700 mm | 915 mm | (-10–1200) mm
Corsa verticale portautensile (corsa carro): 600 mm | 650/800 mm | 800/900 mm (torretta pentagonale) / 1000 mm (carro quadrato/ottagonale) | 800/900 mm (torretta pentagonale) / 1000 mm (carro quadrato/ottagonale)
Angolo di rotazione portautensile verticale: ±30° per tutti i modelli
Corsa orizzontale portautensile laterale: / | 500 mm | 630 mm | /
Corsa verticale portautensile laterale: / | 900 mm | 900 mm | /
Diametro max. tornitura portautensile laterale: / | φ1100 | φ1400 | /
Gamma avanzamento portautensile: 0.8–86 giri/min (tutti i modelli)
Forza di taglio max. portautensile: 3.2 KN | 17.5 KN | 25 KN | 25 KN
Velocità di traslazione rapida portautensile: 1800 mm/min (tutti i modelli)
Passi di avanzamento portautensile: 12 passi (tutti i modelli)
Potenza motore avanzamento: 1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
Potenza motore principale: 15 kW | 22 kW | 30 kW | 37 kW
Sezione attacco utensile: 30×40 mm (tutti i modelli)
Tipo guide tavola: guida a rulli (C578Dx/C5112Dx) — guida scorrimento/rulli (C5116Dx) — guida scorrimento (C5120Dx)
Tipo carro: carro pentagonale / carro quadrato / carro ottagonale a seconda del modello
Peso macchina (circa): 8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
Dimensioni complessive (L×P×H): 4200×2900×3850 mm | varianti: 2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
Opzioni: dispositivi di protezione, impianto di raffreddamento, sistema di evacuazione trucioli, indicatore digitale (DRO), controllo PLC, mandrino idraulico


Specifiche tecniche

• Nome della serie: Standard Single Column D Series
• Modelli disponibili: C578Dx H/W; C5112Dx H/W; C5116Dx H/W; C5120Dx H/W
• Materiali base: ghisa grigia HT250–HT300 (stagionata e distesa); mandrino e carro in ghisa duttile QT600
• Ingranaggi: ingranaggi forgiati, temprati e rettificati in 40Cr / acciaio 45 con spessori rettificati
• Trattamenti di precisione: raschiatura manuale delle superfici di contatto e strisce PTFE sulle guide per basso attrito
• Vite a ricircolo di sfere: marche nazionali (NJGR / Hanjiang), diametro φ63 mm
• Capacità di tornitura: diametri massimi da φ800 a φ2000 a seconda del modello
• Dimensioni tavola: 720 mm a 1800 mm a seconda del modello
• Intervallo potenza: motore principale 15–37 kW a seconda del modello
• Capacità pezzo: supporta pezzi da 2 t a 8 t a seconda del modello
• Avanzamenti e traslazioni: avanzamento porta-utensili 0.8–86 giri/min, rapido 1800 mm/min; 12 passi di avanzamento
• Equipaggiamenti opzionali: dispositivi di protezione, impianti di raffreddamento e evacuazione trucioli, DRO, controllo PLC, mandrino idraulico
