Alesatrice CNC TK 61 series

orizzontaletipo tavola4 assi

Descrizione

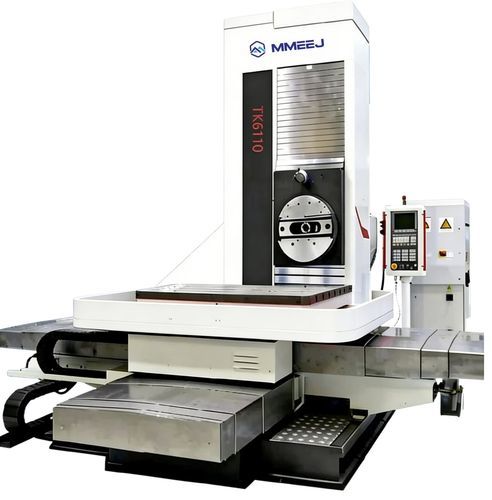

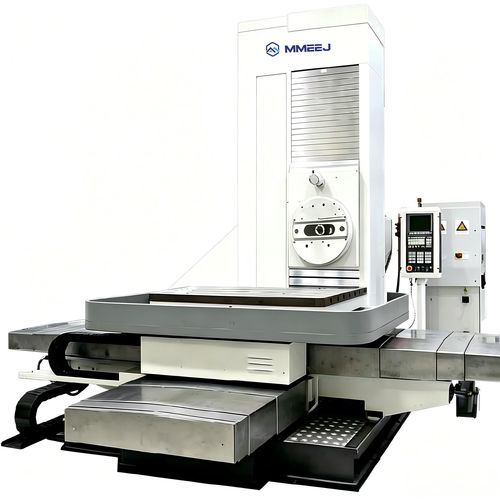

Macchina per alesare completamente CNC serie TK 61 (modelli TK6110 A/B e TK6130 A/B). L'azionamento principale utilizza un motore AC a velocità variabile con regolazione continua delle velocità in gamme alte e basse, orientamento del mandrino e frenatura. Ogni asse di avanzamento principale è azionato da un motore servo AC indipendente accoppiato a una trasmissione a vite a sfere. I principali componenti strutturali sono progettati secondo l'architettura delle macchine utensili CNC di fascia alta per consentire future espansioni funzionali.

Models

• Model A — With Fixed Facing Head
• Model B — Without Fixed Facing Head

Target industries

• Model A (With Fixed Facing Head): Quadri di media/alta tensione; pompe e valvole; macchine per petrolio; macchine chimiche.
• Model B (Without Fixed Facing Head): Macchine per costruzione; componenti automobilistici; aerospaziale; stampi e matrici; motori elettrici.

Tabular specifications (per model)
Unità | TK6110 A | TK6110 B | TK6130 A | TK6130 B
Diametro mandrino alesatura (mm) | 110 | 110 | 130 | 130
Conicità mandrino | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I
Velocità mandrino (g/min) | 10-1500 | 10-1500 | 10-1500 | 10-1500
Diametro Facing Head (mm) | 670 | - | 800 | -
Velocità Facing Head (g/min) | 7-165 | - | 5-125 | -
Dimensioni tavola (L × P) (mm) | 1250x1400 | 1250x1400 | 1400x1600 | 1400x1600
Capacità di carico tavola (kg) | 5000 | 5000 | 8000 | 8000
Corsa trasversale tavola X (mm) | 1800 | 1800 | 2200 | 2200
Corsa verticale mandrino Y (mm) | 1600 | 1600 | 2000 | 2000
Corsa longitudinale tavola Z (mm) | 1400 | 1400 | 2000 | 2000
Corsa assiale mandrino W (mm) | 600 | 500 | 800 | 600
Corsa Facing Head U (mm) | 200 | - | 300 | -
Intervallo avanzamento X,Y,Z (mm/min) | 2.5-5000 | 2.5-5000 | 2.5-10000 | 2.5-10000
Intervallo avanzamento W (mm/min) | 2.5-3000 | 2.5-3000 | 2.5-3000 | 2.5-3000
Intervallo avanzamento U (mm/min) | 1-500 | - | 1-500 | -
B (g/min) | 0.003-1 | 0.003-1 | 0.003-1 | 0.003-1
Accuratezza posizionamento X,Y,Z (mm) | 0.018 | 0.018 | 0.02 | 0.02
Accuratezza posizionamento W (mm) | 0.025 | 0.025 | 0.025 | 0.025
Accuratezza posizionamento U (mm) | 0.025 | - | 0.025 | -
B (·) | 8 | 8 | 8 | 8

Caratteristiche / specifiche tecniche

• Diametro mandrino alesatura (mm): TK6110 A = 110; TK6110 B = 110; TK6130 A = 130; TK6130 B = 130.
• Conicità mandrino: BT50/P50T-I per tutti i modelli.
• Velocità mandrino (g/min): 10-1500 per tutti i modelli.
• Diametro Facing Head (mm): TK6110 A = 670; TK6110 B = -; TK6130 A = 800; TK6130 B = -.
• Velocità Facing Head (g/min): TK6110 A = 7-165; TK6110 B = -; TK6130 A = 5-125; TK6130 B = -.
• Dimensioni tavola (mm): TK6110 A = 1250x1400; TK6110 B = 1250x1400; TK6130 A = 1400x1600; TK6130 B = 1400x1600.
• Capacità di carico tavola (kg): TK6110 A/B = 5000; TK6130 A/B = 8000.
• Corsa trasversale X (mm): TK6110 A/B = 1800; TK6130 A/B = 2200.
• Corsa verticale Y (mm): TK6110 A/B = 1600; TK6130 A/B = 2000.
• Corsa longitudinale Z (mm): TK6110 A/B = 1400; TK6130 A/B = 2000.
• Corsa assiale W (mm): TK6110 A = 600; TK6110 B = 500; TK6130 A = 800; TK6130 B = 600.
• Corsa Facing Head U (mm): TK6110 A = 200; TK6110 B = -; TK6130 A = 300; TK6130 B = -.
• Intervalli avanzamento X/Y/Z (mm/min): TK6110 A/B = 2.5-5000; TK6130 A/B = 2.5-10000.
• Intervallo avanzamento W (mm/min): tutti i modelli = 2.5-3000.
• Intervallo avanzamento U (mm/min): TK6110 A = 1-500; TK6110 B = -; TK6130 A = 1-500; TK6130 B = -.
• B (g/min): 0.003-1 per tutti i modelli.
• Accuratezza posizionamento X/Y/Z (mm): TK6110 A/B = 0.018; TK6130 A/B = 0.02.
• Accuratezza posizionamento W (mm): 0.025 per tutti i modelli.
• Accuratezza posizionamento U (mm): TK6110 A = 0.025; TK6110 B = -; TK6130 A = 0.025; TK6130 B = -.
• Note tecniche aggiuntive: Macchina con azionamento principale AC a velocità variabile, motori servo AC indipendenti con trasmissione a vite a sfere sugli assi principali, encoder lineari FAGOR (Spagna) per controllo in circuito chiuso e controllo CNC importato di riferimento che supporta funzioni avanzate tra cui interpolazione simultanea su 4 assi.
