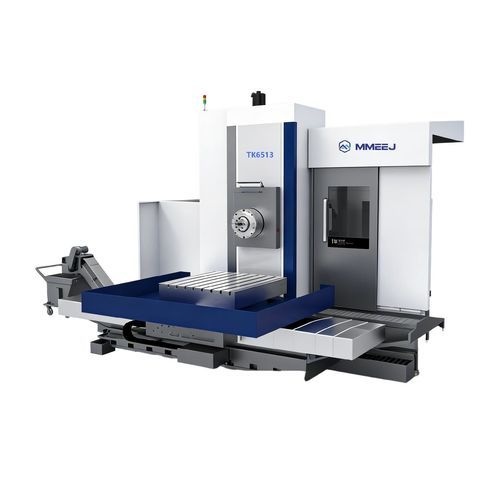

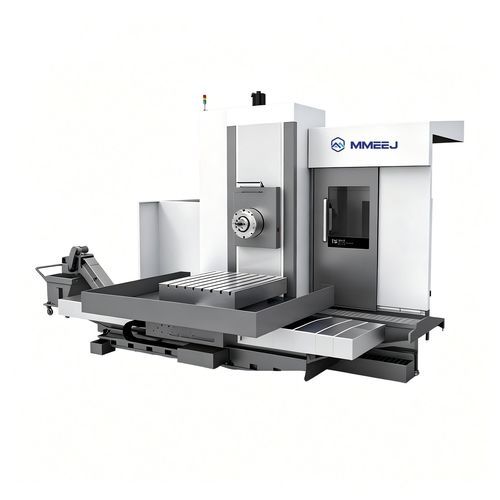

Alesatrice CNC TK65 series

orizzontalea colonnatipo tavola

Panoramica
La macchina presenta un letto a T con colonna singola e testata sospesa lateralmente. Il piano e il carrello scorrevole si muovono sulla guida trasversale del basamento (asse X); la colonna è fissata al carrello e si muove sulla guida longitudinale del basamento (asse Z); la testa si sposta sulla guida verticale della colonna (asse Y). Il piano CNC consente rotazione a 360° (asse B) e il mandrino/albero di alesatura si muove in un albero di fresatura (asse W). Le guide X, Y e Z sono in acciaio integrale temprato e rettificato fino a circa HRC60. Le guide frontali adottano lastre in PTFE e la direzione laterale utilizza guide a rulli per bassa frizione e precisione stabile. La guida circolare del piano è una coppia ghisa/PTFE; cuscinetti assiali importati sollevano il carico assiale. Un meccanismo a doppia vite elimina il gioco, assicurando movimento stabile e alta precisione di posizionamento. Progettata per alesatura, fresatura e lavorazioni pesanti di grandi componenti.

Parametri tecnici (modelli selezionati)

• Serie e modelli: Serie TK(H)65 — esempi: TK(H)6511B, TK(H)P6511B, TK(H)6513, TK(H)P6513, TK(H)6516, TK(H)P6516
• Dimensioni del piano (mm): esempi 1000×1250, 1250×1400, 1400×1600, 1600×1800, 2000×2000, 2000×2500, 2500×3000
• Carico massimo consentito: 5–30 T a seconda del modello (es.: 5 T; 10 T; fino a 30 T)
• Diametro del mandrino: φ110–φ160 mm (a seconda del modello)
• Diametro della testa frontale (se applicabile): fino a φ900 mm
• Velocità mandrino: 10–2500 giri/min (a seconda del modello)
• Attacco utensile: JT50 / BT50
• Potenza motore principale: esempi fino a 41/49,2 kW
• Coppia massima del mandrino: fino a 3300/4000 Nm sui modelli maggiori
• Corse assi (esempi): X fino a 4000 mm; Y fino a 3000 mm; Z fino a 2000 mm; W fino a 1000 mm; U (se presente) fino a 330 mm
• Velocità di avanzamento e spostamento rapido: variano per modello (rapido tipico X/Y/Z 10 m/min; rapido W fino a 24 m/min su alcuni modelli)
• Precisione di posizionamento (norma JB/T4373.1-2019): X/Y/Z tip. 0,015–0,028 mm; ripetibilità X/Y/Z 0,01–0,013 mm; ripetibilità W 0,014–0,016 mm
• Controllo CNC: SIEMENS 828D

Caratteristiche principali / Specifiche tecniche

• Layout: letto a T, colonna singola, testata sospesa lateralmente
• Piano: rotazione 360° (coordinata B)
• Mandrino/albero di alesatura: mobile in albero di fresatura (asse W)
• Guide: guide in acciaio integrale su X, Y, Z temprate ~HRC60
• Accoppiamento a bassa frizione: lastre PTFE frontali e guide a rulli laterali per precisione stabile
• Guida circolare del piano: coppia ghisa/PTFE con cuscinetto di spinta importato
• Eliminazione gioco: meccanismo a doppia vite
• Attacco utensile: JT50 / BT50
• Controllo CNC: SIEMENS 828D
• Variante di modelli nella serie TK65 con diverse dimensioni del piano, carichi, potenze e corse per lavorazioni di grandi pezzi
