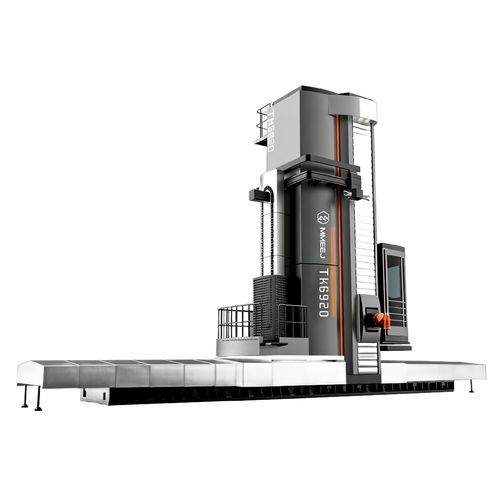

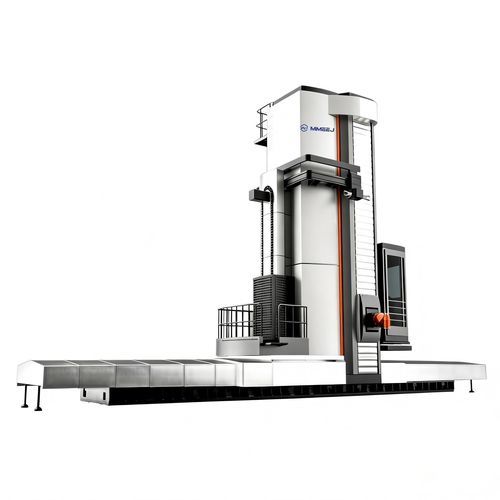

Alesatrice-fresatrice CNC TK69 series

orizzontaleda pavimentoa tavola girevole

Breve descrizione

• Serie 69 alisatrici su basamento CNC (serie TK69) progettate per pezzi pesanti e operazioni combinate di fresatura/alisatura.
• Tipi di guide: ibrido rullo-scorrimento; guide lineari a rulli importate ad alta velocità; struttura di guida idrostatica chiusa con sistema multi-pompa (varianti strutturali disponibili).
• Tavola rotante CNC: capacità di carico 20 t–200 t; dimensioni tavola da 2 m × 2 m a 5 m × 10 m; supporta indicizzazione arbitraria e collegamento multi-asse simultaneo.
• Capacità del magazzino utensili e diametri del mandrino disponibili secondo necessità (dipende dal modello).

Dati tecnici
Dati tecnici:
Item | UNITA | TK6913-HA | TH6913-HA | TK6916-HA | TH6916-HA | TK6920-HQ | TH6920-HQ | TK6920-HA | TH6920-HA
Capacità del magazine utensili (scegliere secondo necessità) | PCS | / | 40-120 | / | 40-120 | / | 40-120 | / | 40-120
diametro mandrino di alesatura | mm | 130 | 130 | 160 | 160 | 200 | 200 | 200 | 200
Potenza motore principale | kW | 22/30 | 22/30 | 71 | 71 | 100 | 100 | 100 | 100
Dimensione testa mandrino fresatura | mm | 220 | 220 | 280 | 280 | 340 | 340 | 340 | 340
Foro cono mandrino di alesatura | | 7:24 ISO | 7:24 ISO | 50 | 50 | 60 | 60 | 60 | 60
Dimensione sezione travaso (ram) | mm | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 530×530 | 530×530
Velocità rapida del travaso (W) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Velocità rapida di avanzamento mandrino di alesatura (Z) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Velocità rapida della colonna (X) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Velocità rapida del carrello mandrino (Y) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Coppia del mandrino | N·m | 11500 | 11500 | 11500 | 11500 | 11500 | 11500 | 12500 | 12500
Regimi del mandrino | g/min | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000
Escursione travaso (Z) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Escursione mandrino di alesatura (W) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Corsa colonna (X) | mm | 8000 (può essere allungata in multipli di 1 m) | 8000 (può essere allungata in multipli di 1 m) | 8000 (può essere allungata in multipli di 1 m) | 8000 (può essere allungata in multipli di 1 m) | 8000 (può essere allungata in multipli di 1 m) | 8000 (può essere allungata in multipli di 1 m) | 8000 (può essere allungata in multipli di 1 m) | 8000 (può essere allungata in multipli di 1 m)
Escursione carrello mandrino (Y) | mm | 4000 (può essere aumentata in multipli di 0,5 m) | 4000 (può essere aumentata in multipli di 0,5 m) | 4000 (può essere aumentata in multipli di 0,5 m) | 4000 (può essere aumentata in multipli di 0,5 m) | 4000 (può essere aumentata in multipli di 0,5 m) | 4000 (può essere aumentata in multipli di 0,5 m) | 4000 (può essere aumentata in multipli di 0,5 m) | 4000 (può essere aumentata in multipli di 0,5 m)
Avanzamento travaso (W) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Avanzamento asse di alesatura (Z) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Avanzamento colonna (X) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Avanzamento carrello mandrino (Y) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Siemens CNC system | | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system

Caratteristiche / specifiche tecniche

• Serie: serie TK69 (Serie 69 alisatrici su basamento CNC).
• Tipi di guide: ibrido rullo-scorrimento; guide lineari a rulli importate ad alta velocità; guida idrostatica chiusa con sistema multi-pompa (varianti strutturali disponibili).
• Controllo CNC: Siemens CNC system.
• Tavola rotante: capacità 20 t – 200 t; dimensioni tavola da 2 m × 2 m a 5 m × 10 m; supporta indicizzazione arbitraria e collegamento multi-asse simultaneo.
• Capacità magazine utensili: selezionabile, tip. 40–120 pezzi (a seconda del modello; alcune colonne mostrano '/' se non applicabile).
• Diametri mandrino di alesatura per modello: TK6913/TH6913 ≈ 130 mm; TK6916/TH6916 ≈ 160 mm; varianti TK6920 ≈ 200 mm.
• Potenza motore principale (esempi): 22/30 kW (alcuni modelli), fino a 71 kW e 100 kW per le varianti più grandi.
• Dimensione testa mandrino fresatura (esempi): 220 mm, 280 mm, 340 mm a seconda del modello.
• Cone mandrino: 7:24 ISO (tipico) e altri coni specificati per modello.
• Sezioni trasversali del travaso: tip. 480×480 mm; varianti più grandi 530×530 mm.
• Gamma di corse e spostamenti: corsa travaso (Z) 1200 mm; corsa mandrino di alesatura (W) 1200 mm; corsa colonna (X) standard 8000 mm (allungabile in incrementi di 1 m); corsa carrello mandrino (Y) 4000 mm (aumentabile in incrementi di 0,5 m).
• Velocità di rapido: travaso/Z fino a 10000 mm/min (alcune varianti 8000 mm/min); colonna/carrello mandrino fino a 15000 mm/min (alcune varianti 12000 mm/min).
• Campi di avanzamento: travaso e asse di alesatura 0.1–4000 mm/min; colonna e carrello mandrino 0.1–6000 mm/min.
• Prestazioni del mandrino: coppia fino a ~12500 N·m (a seconda del modello); velocità mandrino 1.6–1200/2000 g/min (a seconda del modello).
