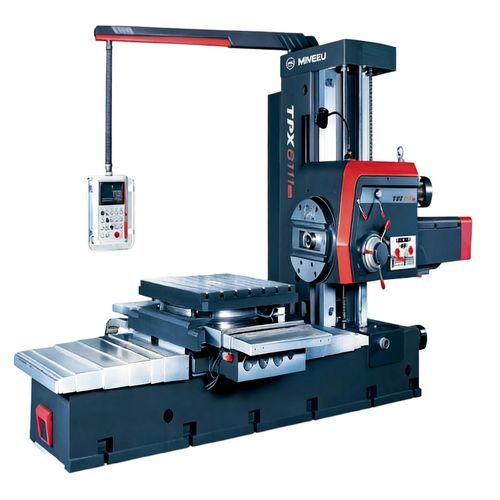

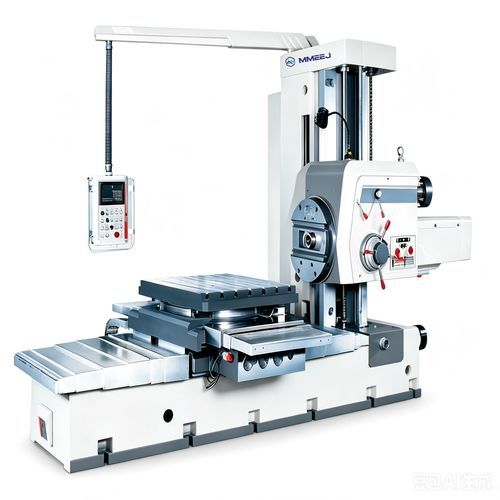

Alesatrice-fresatrice CNC TPX Series

orizzontaleda pavimentotipo tavola

Overview
La serie TPX comprende fresatrici-alesatrici orizzontali progettate per alesatura d'asportazione e finitura e per la lavorazione di componenti di grandi dimensioni o a cassa. Idonee per lavori gravosi e di precisione su fori interni, tornitura cilindrica e fresatura di scanalature.

Progetto e precisione
Le macchine sono dotate di un dispositivo di posizionamento ottico 4×90° per l'indicizzazione precisa di pezzi grandi e di un visualizzatore digitale (DRO) per il controllo delle coordinate. Precisione di lettura lineare tipica: 0,005 mm (X/Y/Z); precisione asse B: 0,001 mm sui modelli applicabili.

Specifiche tecniche (sintesi)

• Nome della serie: TPX Series (modelli: TPX6111B, TPX6111B/2, TPX6111B/3, TPX6113, TPX6113/2, T(P)X6211, T(P)X6213, T(P)X6511×2, T(P)X6513×2).
• Diametro mandrino: tipicamente 110 mm o 130 mm. Conicità mandrino: Morse No.6 o Metric 80 (ISO 7:24 No50) a seconda del modello.
• Coppia mandrino: tip. 1225 N·m fino a 3136 N·m sui modelli maggiori; spinta assiale massima fino a 31.360 N.
• Intervalli di velocità: 8–1000 g/min o 4–800 g/min; impostazioni di velocità variabili per modello (solitamente 18–24 step).
• Potenza motore mandrino: comunemente 7,5 kW (modelli piccoli) o 15 kW (modelli grandi).
• Piatto frontale: diametri 600–750 mm; coppia fino a 4.900 N·m; intervalli di velocità 4–200 g/min o 2,5–125 g/min.
• Tavola lavoro: dimensioni variabili (es. 1100×960 mm a 1800×1600 mm); portata massima da 5.000 kg a 10.000 kg a seconda delle varianti; dimensioni e numero di scanalature a T variabili.
• Corse: X fino a 2000 mm (estendibile su richiesta); Y fino a 1800 mm; Z fino a 2000 mm sui modelli maggiori; configurazioni W/U e multi‑asse disponibili.
• Avanzamenti e spostamenti: rapido tipico X/Y/Z/W = 2.500 mm/min; avanzamento per giro mandrino circa 0,01–8 mm/giro a seconda dell'asse e del modello.
• Precisione di lettura lineare: 0,005 mm (X/Y/Z); asse B 0,001 mm quando presente.

Applicazioni
Applicazioni tipiche: lavorazione di fori interni, tornitura cilindrica, spianatura, fresatura di scanalature e lavorazione di pezzi pesanti per comparti che richiedono movimentazione di grandi componenti (carter, casse ingranaggi, grandi alberi, componenti a cassa). Le macchine sopportano carichi elevati e garantiscono indicizzazione precisa per lavorazioni multi‑faccia.

Opzioni e personalizzazione

• Dimensioni tavola e configurazioni delle scanalature a T personalizzabili su richiesta.
• Allungamento corse X/Y/Z, configurazioni doppie (W1/W2, U1/U2) e opzioni di cono mandrino disponibili per modello.
• Opzioni di controllo e misura: configurazioni DRO, indicizzazione ottica e altre opzioni di fabbrica per adattarsi alle esigenze produttive.

Informazioni per l'ordine
Per la richiesta di offerta, fornire le dimensioni del pezzo, il materiale, il peso massimo, il cono mandrino desiderato e i requisiti di precisione. Contattare il fornitore per definire la variante e la configurazione più adatte al vostro processo di lavorazione.
