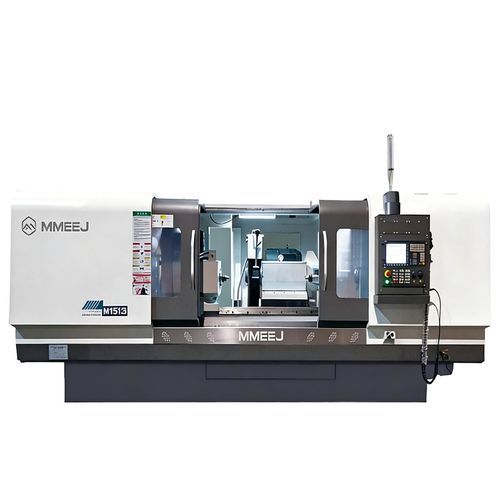

Rettificatrice cilindrica esterna MK series

per vetroper pezzi da lavorareorizzontale

Panoramica
La macchina adotta una disposizione con tavola mobile a T. Gli elementi di fondazione sono realizzati per pressofusione con sabbia e resina; la struttura principale è in ghisa HT300 perlitica, garantendo rigidità e stabilità dimensionale.
Il controllo numerico gestisce gli assi X e Z in modo indipendente e permette l’interpolazione X–Z per la rettifica cilindrica esterna automatica.
Adatta alla rettifica di pezzi in materiali speciali (vetro, zaffiro, carburo di silicio, fibra di carbonio, ecc.) e a componenti quali riduttori, manici di utensili e cilindri in applicazioni industriali.

Specifiche

• MK1320B — Distanza tra centri (mm): 500, 750; Altezza centro (mm): 135; Ø rettificabile (O.D) (mm): 8–200; Peso max pezzo (kg): 50
• MK1332 — Distanza tra centri (mm): 1000, 1500; Altezza centro (mm): 180; Ø rettificabile (O.D) (mm): 8–320; Peso max pezzo (kg): 150
• MK1620B — Distanza tra centri (mm): 500, 750; Altezza centro (mm): 135; Ø rettificabile (O.D) (mm): 8–200; Peso max pezzo (kg): 50
• MK1632 — Distanza tra centri (mm): 1000, 1500; Altezza centro (mm): 180; Ø rettificabile (O.D) (mm): 8–320; Peso max pezzo (kg): 150
• MK1350 — Distanza tra centri (mm): 1500, 2000, 3000, 4000; Altezza centro (mm): 270; Ø rettificabile (O.D) (mm): 25–500; Peso max pezzo (kg): 1000

Mandrino

• Conicità del centro (MT): MK1320B 4; MK1332 5; MK1620B 4; MK1632 5; MK1350 6
• Velocità mandrino / variabile (g/min) 50Hz: MK1320B 26–260; MK1332 19–190; MK1620B 26–260; MK1632 19–190; MK1350 10–100

Testa mola

• Dimensione massima mola (Ø×L×Ø interno) (mm): MK1320B 400×50×203; MK1332 600×75×305; MK1620B 500×75×203; MK1632 600×75×305; MK1350 750×75×305
• Velocità periferica mola (m/s): tutti i modelli 35
• Unità minima di impostazione (mm): tutti i modelli 0.0001

Tavola di lavoro

• Angolo massimo di rotazione tavola (in senso orario °): MK1320B 5 (500), 3 (750); MK1332 3; MK1620B 5 (500), 3 (750); MK1632 3; MK1350 3 (1500), 2 (2000, 3000), 1 (4000)
• Angolo massimo di rotazione tavola (in senso antiorario °): MK1320B 9; MK1332 7 (1000), 6 (1500); MK1620B 9; MK1632 7 (1000), 6 (1500); MK1350 6 (1500), 5 (2000), 3 (3000), 2 (4000)

Contropunta

• Conicità del centro (MT): MK1320B 4; MK1332 4; MK1620B 4; MK1632 4; MK1350 6
• Corsa del mandrino interno (mm): MK1320B 30; MK1332 30; MK1620B 30; MK1632 30; MK1350 70

Nota
I valori sopra riportati corrispondono ai diversi modelli (MK1320B, MK1332, MK1620B, MK1632, MK1350) come indicato nella tabella delle specifiche della scheda prodotto.
