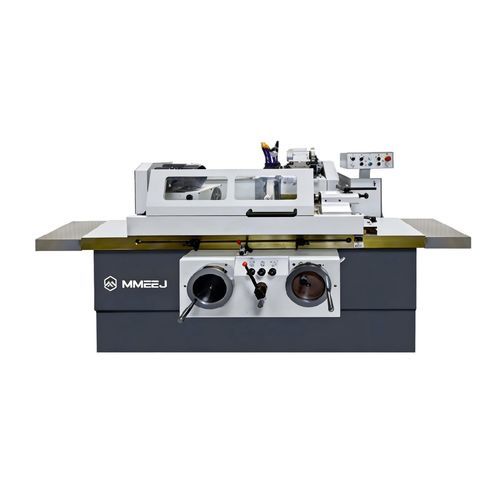

Rettificatrice cilindrica esterna M14 series

per pezzi da lavorareuniversaleconvenzionale

Panoramica
Struttura: Le guide sinistra e destra adottano una struttura P-V, raschiate manualmente con alta precisione per garantire accuratezza e stabilità. Le guide di avanzamento anteriore e posteriore della mola sono disponibili in configurazione a rulli o binario a filo. Meccanismo di controllo classico, semplice, sicuro e affidabile. Le serie M1350, M1450 e M1363 utilizzano guide idrostatiche ad alta stabilità e mandrini a pressione dinamica/statica ad alta rigidità. La testa portapezzo universale è regolabile fino a +90° in senso antiorario per la rettifica di pezzi conici interni ed esterni in mandrino.

Specifiche (sommario)

• Varianti modello: M1420, M1432B, M1432H, M1450, M1463.
• Lunghezza massima di rettifica esterna (Ø est.): 500–5000 mm a seconda del modello.
• Altezza del centro: 125–370 mm a seconda del modello.
• Diametri rettificabili (Ø est.): 5–630 mm a seconda del modello; diametri interni (Ø int.) da 12 a 250 mm.
• Lunghezza massima di rettifica interna e peso massimo del pezzo: fino a 320 mm (Ø int.) e 50–3000 kg a seconda del modello.
• Inclinazione testa portapezzo: +90°; coni centrali variabili per modello (MT4 a Metric 80#).
• Dimensioni mola fino a 600×75×305 mm; velocità periferica mola: 35 m/s.
• Regolazioni di avanzamento manuale e risoluzione: impostazioni grezze/fini fino a 0,001 mm (a seconda del modello).
• Velocità del mandrino per rettifica interna e vincoli di dimensione mola variano per modello (consultare la scelta del modello per rpm e dimensioni esatte).

Caratteristiche / Punti salienti

• Guide in struttura P-V raschiate a mano per alta precisione e stabilità.
• Guide di avanzamento mola disponibili in rulli o binario a filo a seconda delle esigenze applicative.
• Meccanismo di controllo collaudato, semplice e affidabile per ambienti produttivi.
• Varianti con guide idrostatiche e mandrini ad alta rigidità per prestazioni superiori.
• Testa portapezzo universale regolabile a +90° (antiorario) per rettifica conica interna ed esterna in mandrino.

Applicazioni e considerazioni d'acquisto

• Adatta alla rettifica cilindrica esterna e interna di alberi, coni e particolari cilindrici di precisione, per pezzi da piccoli a molto grandi.
• Scegliere il modello in base alla lunghezza massima Ø est., all'altezza del centro e alla capacità di peso richiesta (la gamma M1420–M1463 copre applicazioni leggere fino a pesanti).
• Selezionare la configurazione rulli o binario a filo in base alla rigidità richiesta e alle preferenze di manutenzione.
• Per massima precisione statica/dinamica e lavoro intensivo del mandrino, considerare le varianti con guide idrostatiche e mandrini ad alta rigidità.
• Fornire dimensioni, peso e tolleranze del pezzo per individuare il modello e la configurazione mola ottimali.
