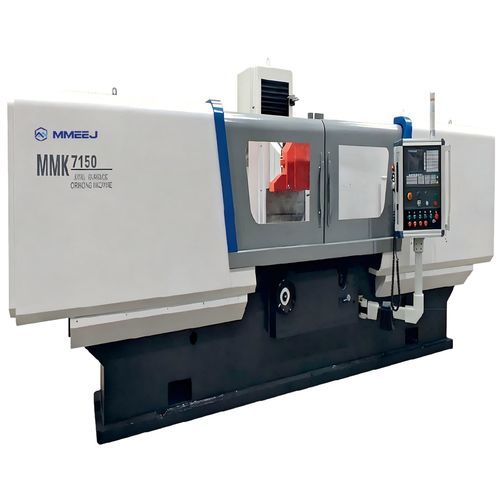

Rettificatrice piana 71 series

pianaper pezzi da lavorareorizzontale

Caratteristiche principali e prestazioni:
La Rettificatrice per superfici Serie 71 a mandrino orizzontale e tavola rettangolare utilizza una disposizione a slitta incrociata per i modelli con larghezza tavola ≤ 400 mm e una disposizione a colonna mobile per i modelli con larghezza tavola > 400 mm. La macchina rettifica le superfici piane dei pezzi con il perimetro della mola; la faccia della mola può essere impiegata per superfici verticali e scanalature. Adatta per la lavorazione di tavole rettangolari, guide con inserti in acciaio, componenti in carburo cementato e per finiture di precisione di vari particolari.

Tabella delle specifiche (le righe rappresentano voci di specifica; le colonne unità e valori per modello):
Voci | Unità | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
Dimensioni della tavola | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
Dimensioni di rettifica per il pezzo | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
Corsa tavola | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
Corsa trasversale del carrello | mm | 300 | 300 | 450 | 560 | 680 | 820
Velocità di corsa trasversale del carrello | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
Micro avanzamento manuale | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
Distanza fra centro mandrino e tavola | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
Rugosità del pezzo | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
Planarità della tavola | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
Peso della macchina | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500

Caratteristiche tecniche / specifiche:

• Serie: Rettificatrice per superfici Serie 71 a mandrino orizzontale, tavola rettangolare
• Disposizione: slitta incrociata per larghezza tavola ≤ 400 mm; colonna mobile per larghezza tavola > 400 mm
• Funzione principale: rettifica di superfici piane con il perimetro della mola; uso della faccia mola per superfici verticali e scanalature
• Applicazioni: tavole rettangolari, guide con inserti in acciaio, componenti in carburo cementato, finitura di precisione di vari particolari
• Modelli e dimensioni tavola (mm): MG7125 250×630; MMCK7125 250×630; MMCK7140×8 400×800; MMK7150 500×2000; MT7160×16 600×1600; MT7180 800×2000
• Dimensioni di rettifica (mm): MG7125 250×630×375; MMCK7125 250×630×375; MMCK7140×8 400×800×430; MMK7150 500×2000×550; MT7160×16 600×1600×550; MT7180 800×2000×550
• Corsa tavola (mm): MG7125 700; MMCK7125 700; MMCK7140×8 870; MMK7150 2000; MT7160×16 2200; MT7180 2200
• Corsa trasversale del carrello (mm): 300 / 300 / 450 / 560 / 680 / 820 (per modello)
• Velocità corsa trasversale (mm): intervalli a seconda del modello (es. 15～1500; 0～1400; 10～950; 75～1500)
• Micro avanzamento manuale (mm): 0.002 / 0.002 / 0.002 / 0.001 / 0.01 / 0.01 (per modello)
• Distanza centro mandrino–tavola (mm): valori per modello (es. 550/110; 550/100; 605/110; 775/160)
• Rugosità superficiale del pezzo (μm): fino a Ra≤0.08 su alcuni modelli; fino a Ra≤0.63 sui modelli più grandi
• Planarità della tavola (mm): da 0.003/300 a 0.01/1000 a seconda del modello
• Peso macchina (kg): 3200 / 3200 / 4200 / 12000 / 12000 / 14500 (per modello)
