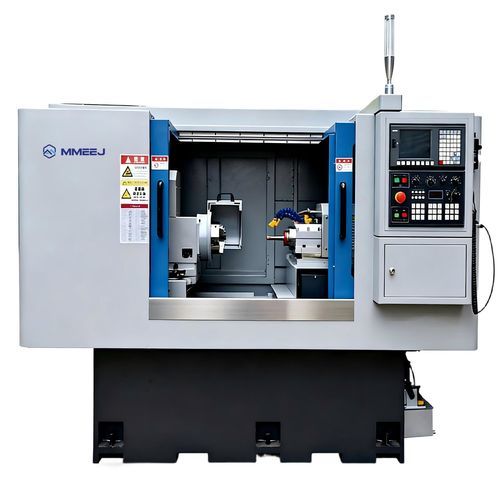

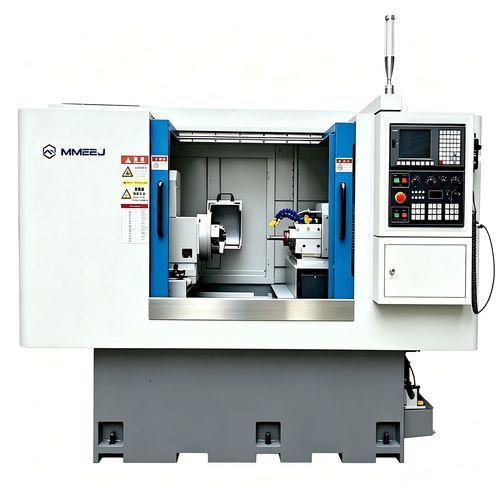

Rettificatrice cilindrica interna 50-100per pezzi da lavorareorizzontaleCNC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipi
- cilindrica interna
- Applicazioni
- per pezzi da lavorare
- Struttura
- orizzontale
- Tipo di ordine
- CNC
- Altre caratteristiche
- fissa
- Altre caratteristiche
- ad alta prestazione
- Corsa X
500 mm, 600 mm, 800 mm, 1.000 mm, 1.300 mm
(19,69 in, 23,62 in, 31,5 in, 39,37 in, 51,18 in)- Massa della macchina
50 kg, 150 kg, 500 kg, 1.200 kg
(110,23 lb, 330,69 lb, 1.102,31 lb, 2.645,55 lb)
Descrizione
Breve descrizione
Questa gamma di rettificatrici cilindriche interne è dotata di controllo CNC ad alte prestazioni e consente di lavorare alesaggi interni diritti, facce interne, cave interne, gradini interni, raccordi interni, conicità interne e facce esterne. Opzioni mandrino: mandrino meccanico o mandrino elettrico. Le macchine possono essere integrate con sistemi di automazione robotica per la produzione in grande serie.
Applicazioni
Opzioni mandrino
Automazione
Integrabile con vari sistemi di automazione robotica per carico/scarico pezzi e produzione in linea ad alto volume.
Tabella dati tecnici (per modello disponibile)
Modello | Unità | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
Diametro massimo di tornitura | mm | 530 | 400 | 500 | 800 | 900
Gamma fori da rettificare | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
Profondità di rettifica | mm | 150 | 200 | 600 | 450 | 1000
Corsa massima tavola | mm | 500 | 600 | 1000 | 800 | 1300
Peso massimo pezzo | kg | 50 | 150 | 500 | 500 | 1200
Velocità mandrino testa di rettifica | rpm | Selezionare in base al diametro del foro del pezzo. | Selezionare in base al diametro del foro del pezzo. | Selezionare in base al diametro del foro del pezzo. | Selezionare in base al diametro del foro del pezzo. | Selezionare in base al diametro del foro del pezzo.
Caratteristiche / Specifiche tecniche
Questa gamma di rettificatrici cilindriche interne è dotata di controllo CNC ad alte prestazioni e consente di lavorare alesaggi interni diritti, facce interne, cave interne, gradini interni, raccordi interni, conicità interne e facce esterne. Opzioni mandrino: mandrino meccanico o mandrino elettrico. Le macchine possono essere integrate con sistemi di automazione robotica per la produzione in grande serie.
Applicazioni
- Alesaggi interni diritti
- Facce interne
- Cave interne
- Gradini interni
- Raccordi interni
- Conicità interne
- Facce esterne
Opzioni mandrino
- Mandrino meccanico
- Mandrino elettrico
Automazione
Integrabile con vari sistemi di automazione robotica per carico/scarico pezzi e produzione in linea ad alto volume.
Tabella dati tecnici (per modello disponibile)
Modello | Unità | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
Diametro massimo di tornitura | mm | 530 | 400 | 500 | 800 | 900
Gamma fori da rettificare | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
Profondità di rettifica | mm | 150 | 200 | 600 | 450 | 1000
Corsa massima tavola | mm | 500 | 600 | 1000 | 800 | 1300
Peso massimo pezzo | kg | 50 | 150 | 500 | 500 | 1200
Velocità mandrino testa di rettifica | rpm | Selezionare in base al diametro del foro del pezzo. | Selezionare in base al diametro del foro del pezzo. | Selezionare in base al diametro del foro del pezzo. | Selezionare in base al diametro del foro del pezzo. | Selezionare in base al diametro del foro del pezzo.
Caratteristiche / Specifiche tecniche
- Famiglia prodotto: Rettificatrice cilindrica interna
- Modelli disponibili: 15-15CNC, 20-20CNC, 20-60CNC, 50-45CNC, 50-100CNC
- Diametro massimo di tornitura (mm): 530 / 400 / 500 / 800 / 900 (per modello)
- Gamma fori (mm): 06–150; Ø30–200; 50–500; Ø100–500 (a seconda del modello)
- Profondità di rettifica (mm): 150 / 200 / 600 / 450 / 1000 (per modello)
- Corsa massima tavola (mm): 500 / 600 / 1000 / 800 / 1300 (per modello)
- Peso massimo del pezzo (kg): 50 / 150 / 500 / 500 / 1200 (per modello)
- Velocità mandrino testa di rettifica: selezionabile in base al diametro del foro
- Controllo: sistema CNC ad alte prestazioni
- Opzioni mandrino: meccanico o elettrico
- Automazione: compatibile con sistemi robotici per produzione in grande serie
