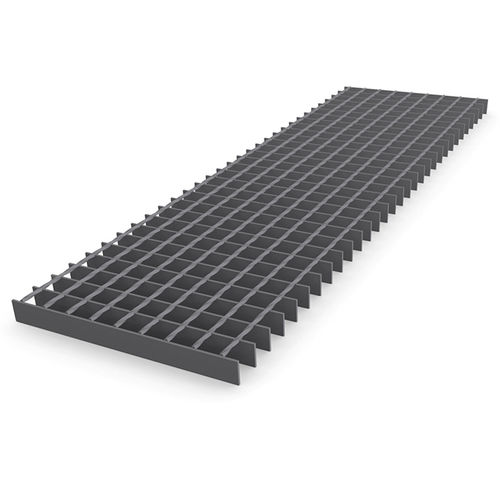

Grigliato in acciaio galvanizzato

in acciaio inossidabilein acciaio dolcein acciaio inossidabile

Informazioni sul prodotto
Le griglie elettroforgiate MEISER sono prodotte mediante saldatura a resistenza continua in ogni punto di intersezione tra barra portante e barra trasversale, garantendo pannelli stabili e dimensionalmente consistenti. Le barre trasversali sono solitamente fili quadri ritorti saldati alle barre portanti non intaccate sotto alta pressione. Le linee di produzione consentono pannelli su misura con lunghezze delle barre trasversali fino a 1.250 mm e larghezze ottimizzate per ridurre gli sfridi e il numero di fissaggi.

Dati tecnici — maglie comuni
BARRA PORTANTE | BARRA TRASVERSALE (valori elencati)
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*possibile con limitazioni

Profili standard della barra portante
BARRA PORTANTE 2 mm | BARRA PORTANTE 3 mm | BARRA PORTANTE 4 mm | BARRA PORTANTE 5 mm
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

Sistemi di fissaggio / accessori

• Piastrine forate saldate — piastrina forata secondo specifica cliente; viti a carico del cliente.
• Fissaggio doppio B — 2 staffe superiori, parte inferiore di serraggio, 2 viti esagonali e 2 dadi quadri.
• Fissaggio con perno — perni e flangia di arresto; versioni X‑BT per ambienti altamente corrosivi; versione premontata X‑GR RU.
• Giunto a pettine — parte superiore e inferiore con filetto e vite a brugola.
• Morsetto Hilti — staffa superiore e inferiore collegate; elevata resistenza alle vibrazioni e montaggio più rapido.
• Morsetti B / B10 / Sicurezza A & D — varianti con viteria esagonale e dadi quadri.

Caratteristiche / specifiche tecniche

• Processo di produzione: saldatura a resistenza continua in ogni punto d'incrocio sotto alta pressione.
• Barre portanti: profili standard in 2, 3, 4 e 5 mm; gamme 20/2 fino a 80/5.
• Barre trasversali: normalmente fili quadri ritorti; disponibili anche rotonde o zigrinate; spaziature comuni 38,1; 50,8; 76,2; 101,6 mm.
• Capacità pannello: lunghezze delle barre trasversali fino a 1.250 mm, consentendo pannelli più larghi e risparmi fino a ~20% nelle fissazioni tramite progettazione ottimizzata.
• Materiali: V2A e V4A inox; opzioni in acciaio dolce e zincato su richiesta (es. 7 mm ritorto o 8 mm zigrinato).
• Applicazioni: petrolio e gas, minerarie, centrali elettriche, pedane industriali e passerelle soggette a forze di taglio elevate; adatto a modifiche frequenti e lavorazioni successive.
• Finitura: pannelli generalmente bordati con piatti; molteplici opzioni di fissaggio e accessori disponibili.
