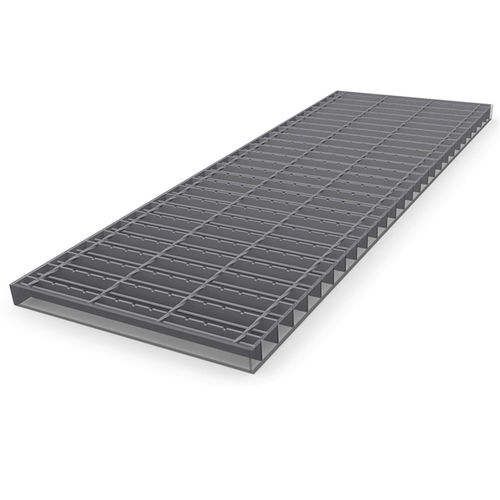

Grigliato in metallo

pressosaldatosaldatorinforzato

Informazioni sul prodotto
Questa griglia elettroforgiata è progettata per l'impiego su piattaforme offshore per petrolio e gas. È conforme al requisito che una sfera di prova di 15 mm di diametro non deve attraversare la maglia. Per garantire ciò viene inserita una barra tonda intermedia, saldata parallelamente e centralmente tra le barre portanti e la parte inferiore delle barre trasversali ritorte mediante saldatura a resistenza automatica, fornendo stabilità aggiuntiva in condizioni offshore gravose.

Dati tecnici
Maglie più comuni
Barra portante — Barra trasversale
34,30 — 101,6
38,28 — 101,6

Profili standard della barra portante
Barra portante 3 mm — Barra portante 5 mm
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

Sistemi di fissaggio (accessori)

• Piastrine forate saldate: piastrine forate saldate secondo specifica cliente; viti fornite dal cliente.
• Fissaggio doppio B: 2 staffe superiori, parte inferiore di serraggio, 2 viti esagonali e 2 dadi quadri.
• Fissaggio a bullone per griglia: bulloni testa e flangia di ritenuta; per ambienti altamente corrosivi disponibile come X-BT; versione premontata X-GR RU.
• Giunto di accoppiamento: parte superiore e inferiore con filetto e vite Allen.
• Fissaggio Hilti: staffa superiore e inferiore collegate; elevata resistenza alle vibrazioni, installabile da una sola persona e tempi di montaggio ridotti.
• Fissaggio B: staffa superiore, staffa inferiore, viti M8x60 e dado quadro M8.
• Fissaggio B 10: staffa superiore, vite a bussola esagonale interna, staffa inferiore e dado.
• Fissaggio S: vite a testa piatta, staffa inferiore e dado quadro.
• Fissaggio di sicurezza A: parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.
• Fissaggio di sicurezza D: parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.

Caratteristiche / specifiche tecniche

• Impiego previsto: piattaforme offshore per trivellazioni, ambienti gravosi.
• Requisito di ritenzione: sfera di prova da 15 mm non deve passare attraverso la maglia.
• Costruzione: barra tonda intermedia saldata centralmente tra le barre portanti e le barre trasversali ritorte mediante saldatura a resistenza automatica.
• Fornisce stabilità aggiuntiva per carichi elevati e condizioni offshore severe.
• Maglie comuni: 34,30 — 101,6 e 38,28 — 101,6 (barra portante — barra trasversale).
• Profili standard barra portante (3 mm / 5 mm): 25/3 — 25/5; 30/3 — 30/5; 35/3 — 35/5; 40/3 — 40/5; 45/3 — 45/5; 50/3 — 50/5; 60/3 — 60/5.
