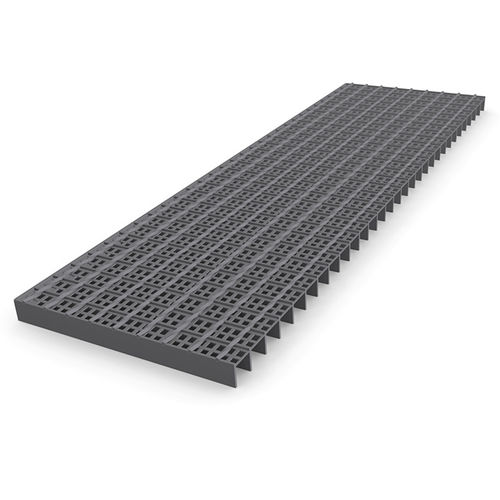

Grigliato in metallo

pressosaldato

Descrizione del prodotto
Grigliato elettroforgiato MEISER con strisce di lamiera forata per ottenere una maglia molto serrata. Quando per ragioni tecniche le griglie elettroforgiate non permettono maglie molto ridotte, la saldatura di strisce di lamiera forata tra le barre portanti consente di ottenere un grigliato con apertura massima di 8 mm. Soluzione economicamente vantaggiosa per impedire la caduta di piccoli pezzi preservando la costruzione in grigliato saldato. Questo grigliato è conforme alla norma spagnola n. 486/1997 (BO 23 aprile 1997, n. 97/1997).

Dati tecnici
Maglie più comuni
BARRA PORTANTE — BARRA TRASVERSALE
34,30 — 38,1 — 50,8

Profili standard barra portante
BARRA PORTANTE 2 MM — BARRA PORTANTE 3 MM
25/2 — 25/3
30/2 — 30/3
40/2 — 40/3

Sistemi di fissaggio / accessori

• Piastrine forate saldate: Piastrina forata saldata secondo le specifiche del cliente; viti fornite dall'installatore.
• Fissaggio doppio B: 2 staffe superiori, parte inferiore del morsetto, 2 viti esagonali e 2 dadi quadrati.
• Fissaggio con perno: Perno di ancoraggio e flangia di fermo; versioni per ambienti molto corrosivi (es. X-BT); versione premontata X-GR RU disponibile.
• Giunto di accoppiamento: Parti superiore e inferiore con filettatura e vite Allen per l'unione delle pannellature.
• Fissaggio Hilti: Staffa superiore e inferiore unite; elevata resistenza alle vibrazioni e montaggio più rapido da una sola persona.
• Fissaggio B: Staffa superiore, staffa inferiore, vite M8x60 e dado quadro M8.
• Fissaggio B 10: Staffa superiore, vite esagonale interna, staffa inferiore e dado.
• Fissaggio S: Vite a testa piatta, staffa inferiore e dado quadro.
• Fissaggio di sicurezza A: Parte superiore di sicurezza, parte inferiore, vite esagonale e dado quadro.
• Fissaggio di sicurezza D: Parte superiore di sicurezza, parte inferiore, vite esagonale e dado quadro.

Caratteristiche / specifiche tecniche

• Tipo: grigliato elettroforgiato con strisce di lamiera forata saldate tra le barre portanti per ottenere maglia serrata.
• Apertura massima tra barre portanti: 8 mm.
• Scopo: impedire il passaggio di pezzi piccoli quando le maglie standard sono troppo grandi.
• Conformità: norma spagnola n. 486/1997 (BO 23 aprile 1997, n. 97/1997).
• Maglie più comuni: 34,30 | 38,1 | 50,8.
• Profili standard barra portante: 25/2, 30/2, 40/2 (2 mm) e 25/3, 30/3, 40/3 (3 mm).
• Accessori disponibili: piastrine saldate, varie tipologie di fissaggi (B, B10, S, Hilti, sicurezza A/D), giunti di accoppiamento e soluzioni per ambienti corrosivi.
