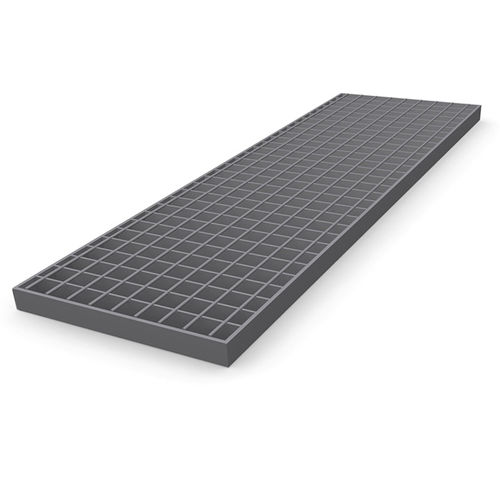

Grigliato in metallo

pressatopressosaldatosaldato

Informazioni sul prodotto
La griglia elettroforgiata classica è prodotta con barre portanti a tondino quadro avvolto che assicurano resistenza allo scivolamento. Se l'aspetto estetico è prioritario, è possibile impiegare tondini trasversali rotondi e lisci come alternativa. La versione con tondini rotondi lisci è disponibile per le maglie comuni indicate di seguito.

Dati tecnici
Maglie più comuni
Barra portante | Barra trasversale
15,08 | -, -, -, 38,1, 50,8, 76,2, 101,6
17,15 | -, -, -, 38,1, 50,8, 76,2, 101,6
20,77 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6*
23,69 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6*
25,00 | -, -, -, -, -, -, 76,2, 101,6
30,15 | -, -, -, 38,1, 50,8, 76,2, 101,6
34,30 | 19,25, 24,0, -, 38,1, 50,8, 76,2, 101,6
41,45 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6
45,23 | -, -, -, 38,1, 50,8, 76,2, 101,6
51,45 | -, -, -, 38,1, 50,8, 76,2, 101,6
60,30 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6
68,60 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6
*La versione con tondini rotondi lisci può essere disponibile con limitazioni

Profili standard della barra portante
Barra portante 2 mm | Barra portante 3 mm | Barra portante 4 mm | Barra portante 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Sistemi di fissaggio

• Piastrina forata saldata: piastrina forata saldata secondo specifica del cliente; le viti sono fornite dal cliente.
• Fissaggio doppio B: 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadri.
• Giunzione a battente: parte superiore e inferiore con filettatura e vite a brugola per giunzioni.
• Fissaggio Hilti: staffe superiori e inferiori collegate; elevata resistenza alle vibrazioni, montaggio da una sola persona e tempi di installazione ridotti.
• Fissaggio B: staffa superiore, staffa inferiore, vite M8x60 e dado quadro M8.
• Fissaggio B 10: staffa superiore, vite a brugola, staffa inferiore e dado.
• Fissaggio S: vite a testa piatta, staffa inferiore e dado quadro.
• Fissaggio di sicurezza A: parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.
• Fissaggio di sicurezza D: parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.

Caratteristiche / specificazioni tecniche

• Denominazione: griglia elettroforgiata con opzione di tondini trasversali rotondi lisci.
• Metodo di produzione: elettroforgiatura (barre portanti e trasversali saldate nei punti di incrocio).
• Opzioni trasversali: tondini rotondi lisci per finitura estetica; tondini quadrati avvolti per maggiore antiscivolo.
• Compatibilità: la versione con tondini rotondi lisci è applicabile alle maglie comuni indicate; alcune combinazioni marcate * sono soggette a limitazioni.
• Profili standard: serie 25–80 con spessori 2–5 mm come indicato.
• Accessori: vari sistemi di fissaggio e serraggio disponibili (piastrine saldate, staffe, giunzioni, fissaggio Hilti).
