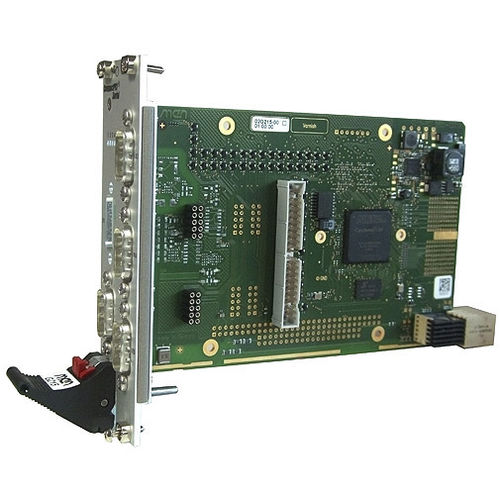

Scheda di interfaccia CompactPCI G215

FGPACAN Busserie

Il G215 è una scheda di interfaccia universale basata su CompactPCI Serial 3U. Il livello fisico può essere realizzato per ogni canale individualmente utilizzando gli adattatori SA. Gli adattatori SA sono piccole schede universali che forniscono i driver di linea per l'I/O seriale legacy, le interfacce fieldbus e altre funzioni di I/O. Gli adattatori SA utilizzano in genere connettori D-Sub a 9 pin sul pannello frontale e possono essere collegati al pannello frontale anche tramite cavo a nastro. Il concetto SA consente di aggiungere ulteriori interfacce di I/O al G215, aumentando la flessibilità per quanto riguarda i ricetrasmettitori di linea e i requisiti di isolamento. Due adattatori SA possono essere montati direttamente sul G215, mentre altri sei adattatori richiedono più spazio sul pannello frontale e possono essere collegati al carrier tramite cavo a nastro. Il G215 viene fornito in una configurazione standard con cinque funzioni predefinite su 8 HP: due interfacce CAN, due UART e un'interfaccia I/O digitale a 8 canali. Di conseguenza, duagon offre un'ampia gamma di adattatori SA che possono essere ordinati a seconda delle necessità, ad esempio per le UART. Le funzioni di I/O della scheda sono realizzate mediante un FPGA, il che la rende una soluzione molto flessibile ed economica per gli I/O seriali dedicati. La scheda si adatta a tutti gli scopi, da una combinazione di I/O personalizzata a una scheda CAN specializzata a 8 porte o persino a una scheda di I/O intelligente con un soft core Nios a 4, 8 o 12 HP. duagon offre anche l'opzione di accedere a ulteriori segnali di I/O, comprese le interfacce ad alta velocità tramite I/O posteriori sui connettori seriali CompactPCI P3 e P4. L'FPGA viene caricato automaticamente da una flash seriale di 4 MB dopo l'accensione. Per facilitare l'aggiornamento, questa flash è accessibile all'utente. Sono disponibili configurazioni fino a 64 MB di SDRAM DDR2 per integrare le funzioni dell'FPGA.
