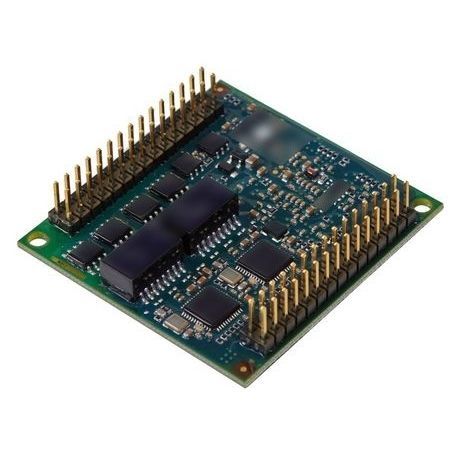

Scheda di interfaccia PCI D013E

ProfiNetEthernetserie

Il D013E è un'interfaccia controller Ethernet doppia e multifunzionale con potenza di elaborazione integrata. I controller Ethernet integrati, progettati da duagon, sono dotati di priorità hardware e jitter molto basso. Il componente, di dimensioni ridotte, racchiude tutte le funzioni Ethernet in un piccolo ingombro di 48 x 50 mm. Può essere considerato un chip di comunicazione che gestisce diversi protocolli Ethernet. Il D013E riduce i requisiti del sistema host, in quanto non è necessaria una CPU aggiuntiva per lo stack Ethernet. Inoltre, l'applicazione principale non deve condividere la potenza della CPU con complessi stack di protocolli Ethernet. Il D013E è pienamente conforme allo standard IEEE 802.3 e supporta funzioni quali Auto Polarity, Auto Negotiation e Auto-DI-X. Il D013E è predisposto per il futuro standard "Ethernet sui veicoli di trazione" IEC 61375-3-4. Supporta diversi protocolli Ethernet come TRDP, TRDP con SDTv2, CIP, IPTCom, PROFINET, UDP o TCP/IP. In opzione sono disponibili diversi tipi di servizi web. Un commutatore interno opzionale consente di creare catene a margherita e di eseguire i protocolli ad anello appropriati. Sono inclusi anche i driver per i relè di bypass (i relè di bypass stessi non sono inclusi). Il componente integra i magneti con isolamento galvanico, il PHY, il controller di protocollo completo e una semplice interfaccia host. Con il kit di driver di duagon, il D013E, dotato di un'emulazione UART facile da usare, può essere integrato molto rapidamente in quasi tutti i sistemi host grazie a un piccolo set di registri (ciascuno a 8 bit). Il D013E non necessita di un'ampia gamma di indirizzi rispetto a una soluzione basata sulla memoria a doppia porta. Diverse interfacce host come quella seriale (RS/TX),
