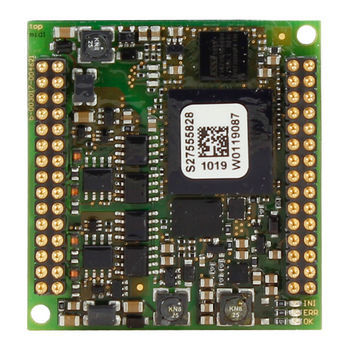

Scheda di interfaccia FGPA D013

serieindustriale

Il D013 è un'interfaccia MVB multifunzionale con un ingombro ridotto di 48 x 50 mm. Si tratta di un chip di comunicazione MVB completo di tutte le funzioni dell'architettura MVB, come i dati di processo e di messaggio, l'amministratore del bus e l'EMD o l'ESD+. il controller MVB di duagon è implementato in una FPGA e supporta tutte le 4096 porte di dati di processo. Un softcore aggiuntivo a 32 bit gestisce l'intero stack dei dati dei messaggi con un'interfaccia di facile utilizzo. Il D013 è disponibile in due configurazioni: MDFULL: interfaccia MVB passiva con il controllore MVB di duagon SERVER: interfaccia MVB attiva che include lo stack Message Data Real Time Protocol (MD RTP). Questo approccio riduce al minimo i requisiti di CPU del sistema host, poiché la maggior parte del software di comunicazione viene eseguita sull'interfaccia duagon Il Bus Administrator, opzionale, gestisce l'intera rete MVB e può essere configurato utilizzando lo strumento di rete proprietario di duagon. Il D013 è pienamente conforme allo standard TCN IEC 61375 fino alla classe 4. È progettato per gli ambienti di trazione più difficili e conforme alle norme EN 50121, EN 50155 e EN 61373, ad esempio: -temperatura di esercizio da 40 a +85°C Rivestimento contro l'umidità Maggiore resistenza alle EMI e alle vibrazioni CARATTERISTICHE Ricetrasmettitori di linea MVB integrati (incluso isolamento galvanico) Configurabile per funzionare in modalità parallela o seriale (UART) a 8 bit Il D013 può essere saldato, inserito o premuto nella scheda madre (opzione press fit) Il modulo è compatibile con i livelli fisici MVB EMD ed ESD+ La funzionalità di amministratore del bus MVB è disponibile come opzione Il D013 è conforme agli standard EN50121, EN50155, EN 61373 e IEC61375,
