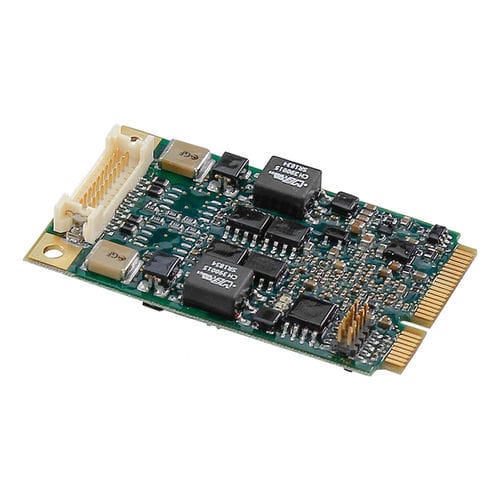

Scheda di interfaccia PCIe D017M

Mini PCI ExpressFGPAEthernet

Il D017M è una scheda di interfaccia MVB per sistemi Mini PCI Express. Il modulo fornisce un'interfaccia di linea ridondante isolata galvanicamente con le linee A e B. È possibile scegliere EMD o ESD+ come livelli fisici. il controller MVB di duagon è implementato in una FPGA e supporta tutte le 4096 porte dati di processo. Un soft processor aggiuntivo a 32 bit gestisce l'intero stack di dati dei messaggi con un'interfaccia di facile utilizzo. Il D017M è pienamente conforme allo standard TCN IEC 61375 fino alla classe 4 MVB. L'amministratore di bus opzionale gestisce l'intera rete MVB e può essere configurato con il tool di rete duagon D2000. Per soddisfare i requisiti delle diverse applicazioni, il livello fisico dell'MVB (ricetrasmettitori di linea, isolamento galvanico, generazione di energia per la terminazione MVB) è incluso nella mini-scheda PCIe oppure è incorporato in una scheda PHY dedicata. Questa scheda comprende anche i due connettori SUB-D e fa parte della fornitura del D017M. La scheda di interfaccia è accompagnata da un pacchetto di driver host che fornisce un'interfaccia di programmazione applicativa (API) unificata per accedere ai vari protocolli e funzioni. Il driver host si basa su un modello client-server, in cui il sistema host agisce come client e il D017M come server. Il pacchetto di driver è disponibile per diversi sistemi operativi, come Windows e Linux, e può essere facilmente adattato a qualsiasi sistema operativo embedded. Il D017M è progettato per ambienti rotabili difficili ed è conforme allo standard EN 50155: -temperatura operativa da 40 a +85°C rivestimento contro l'umidità maggiore resistenza alle EMI e alle vibrazioni
