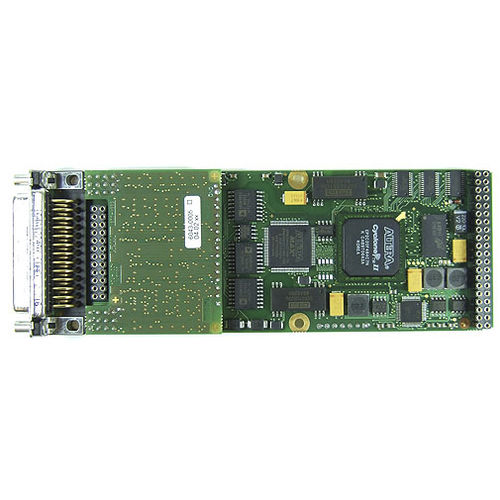

Scheda I/O analogica M36N

cPCIVMEFGPA

La scheda mezzanino M36N è un modulo M analogico a 16 bit per un'ampia gamma di requisiti di ingresso standard, come 16 canali di tensione o corrente single-ended e 8 canali di tensione o corrente differenziale. Le tensioni di alimentazione isolate sono generate da un convertitore DC/DC integrato, che supporta un intervallo di temperatura esteso da -40 a +85°C. Un convertitore A/D veloce e l'autoincremento del canale multiplexer rendono il modulo M ideale per il campionamento rapido. Il tempo di acquisizione completo di un M36N è di 130 µs per tutti i 16 canali e la precisione è tipicamente dello 0,05% sull'intero intervallo di temperatura. L'M36N è dotato di una regolazione totalmente automatica di ciascun canale e di ciascun intervallo di ingresso. L'FPGA implementato sull'M36N controlla il condizionamento del segnale e offre inoltre spazio per estensioni di funzioni specifiche per l'applicazione della scheda. L'M36N è progettato per un'ampia gamma di applicazioni, ad esempio in ambienti di test automatizzati o in sistemi di controllo di processo. L'M36N si basa sullo standard mezzanino M-Module ANSI. Può essere utilizzato come estensione I/O in qualsiasi tipo di sistema bus, ad esempio CPCI, VME o su qualsiasi tipo di SBC stand-alone. Le schede carrier M-Module appropriate in formato 3U, 6U e altri formati sono disponibili presso duagon o altri produttori. CARATTERISTICHE 8/16 ingressi di corrente o tensione risoluzione a 16 bit 8.tempo di acquisizione del canale 5 µs max Precisione +/- 0,05% tipica Unipolare/bipolare selezionabile via software Campione e attesa Autoincremento del numero di canale Trigger esterno
