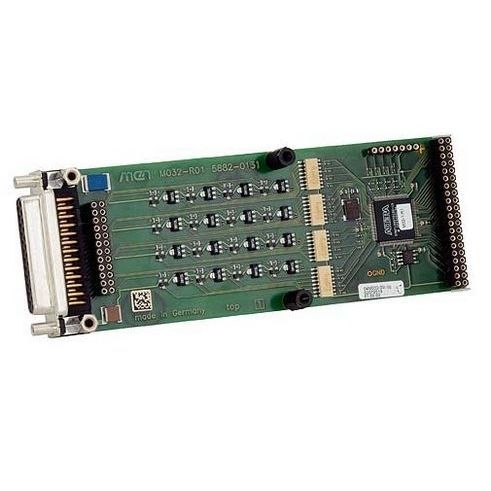

Scheda I/O digitale M32

16 ingressi digitalicPCIVME

La scheda mezzanino M32 è un modulo M di ingresso digitale a 16 bit con funzionalità di blocco per applicazioni industriali. Gli ingressi sono isolati otticamente con un'elevata tensione di isolamento di 500 V CC. Un limite di corrente per ciascun ingresso garantisce un'ampia gamma di tensioni d'ingresso da 0 V a 155 V. Ogni fronte del segnale di ingresso genera un interrupt mascherabile per ciascun canale. I segnali degli interruttori meccanici sono debouncing da un circuito digitale con un tempo di debouncing di precisione compreso tra 300 ns e 14 ms. Commutazione lato basso L'M32 ha il suo carico di ingresso sulla tensione di alimentazione, il che significa che la commutazione di un ingresso a massa attiva il rispettivo optoaccoppiatore. Basato sullo standard ANSI L'M32 si basa sullo standard mezzanino M-Module ANSI. Può essere utilizzato come estensione di I/O in qualsiasi tipo di sistema bus, ad esempio CPCI, VME o in qualsiasi tipo di SBC stand-alone. Le schede carrier M-Module appropriate in formato 3U, 6U e altri formati sono disponibili presso duagon o altri produttori. Affidabile e robusto L'M32 può operare in un intervallo di temperatura compreso tra -40 °C e +85 °C. La scheda resiste agli urti e alle vibrazioni per un funzionamento affidabile. CARATTERISTICHE 16 ingressi da 0 V a 155 V Ingressi a corrente costante Circuito di debouncing Generazione di interrupt Carico sulla tensione di alimentazione Isolamento ottico
